TOF (time of flight) Laser Range Sensor (B), UART / I2C bus, long range

TOF Laser Range Sensor (B)

long range | short blind zone | stable/accurate/sensitive | indoor/outdoor

Product overview

TheTOF Laser Range Sensor (B) is a TOF-based (time of flight) laser ranging sensor with embedded MCU and ranging algorithm, which is capable of offering up to 15m measuring range, ±2% accuracy, and 1mm resolution. It supports UART or I2C communication bus, features longer measuring distance and higher light interference resistance capability due to its ultra narrow FOV, suitable for either indoor or outdoor condition.

This sensor can be widely used in applications like common distance measuring, robot obstacle avoidance / route planning, as well as drone altitude setting / ceiling detection, and more...

Specifications

Typical measuring range	0.10 ~ 15.0m
Typical measuring accuracy	0.10 ~ 2m ±2cm; 2 ~ 15m ±2%
Resolution	1mm
Wavelength	750 ~ 830nm, compliant with IEC 60825-1:2014 version 3 Class2 standard
Field of view (FOV)	1° ~ 2°
Communication interface	UART (3.3V TTL signal level)
Communication interface	I2C (cascading support, the slave address is 0x08+module ID)
Baudrate	UART: 115.2Kbps ~ 3000Kbps (921.6Kbps by default)
Baudrate	I2C: up to 400Kbps
Cascade support	up to 8x cascades via I2C
Power supply	3.7 ~ 5.2V (reverse-proof)
Power consumption	610mW (UART active output, 5.0V power supply, 122mA current)
Weight	7.7g
Operating temperature	-10°C ~ 60°C
Dimensions	22.7 × 28 × 13.6mm (L × W × H)

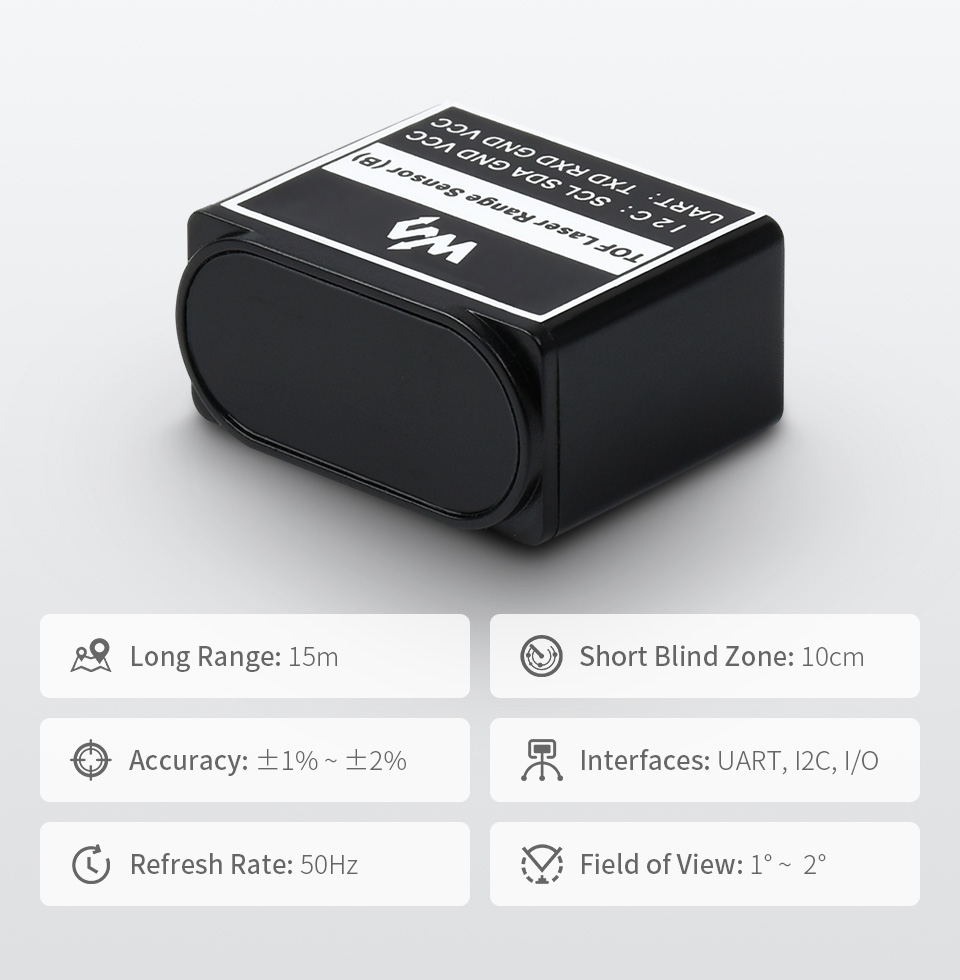

Cost effective solution

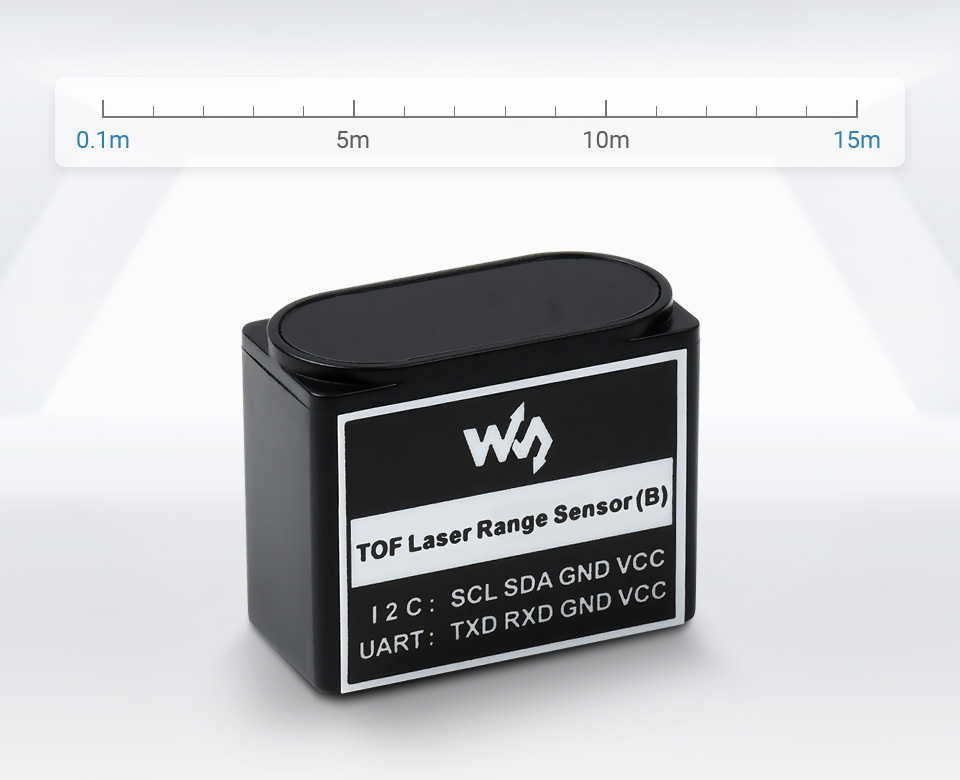

0.1 ~ 15m long range low cost ranging modulehigh stability, high accuracy, high sensitivity ranging

UART / I2C bus support

UART mode: supports active query outputI2C mode: up to 8x cascades

applications

Hardware connection

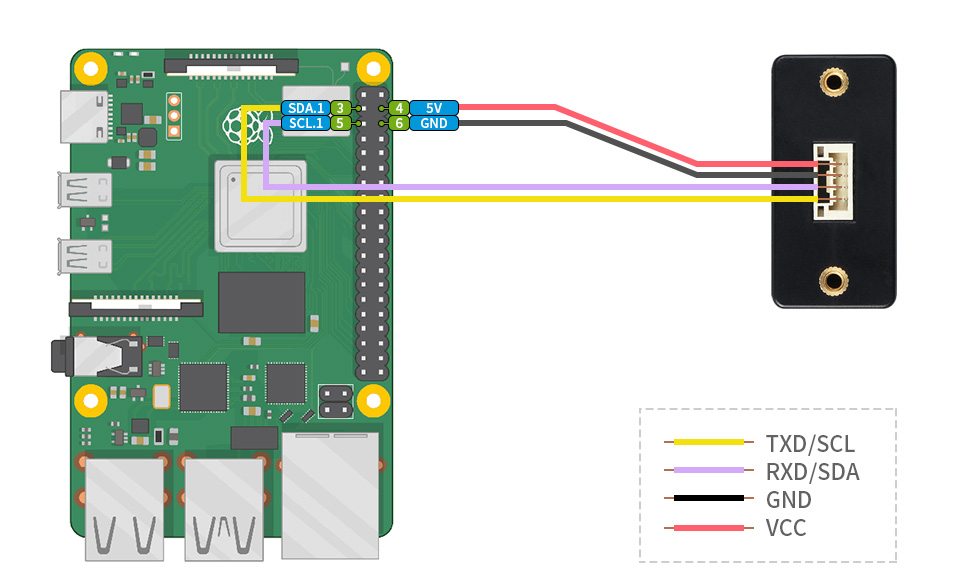

connecting with Raspberry Pi (via I2C)

connecting with Arduino (via UART)

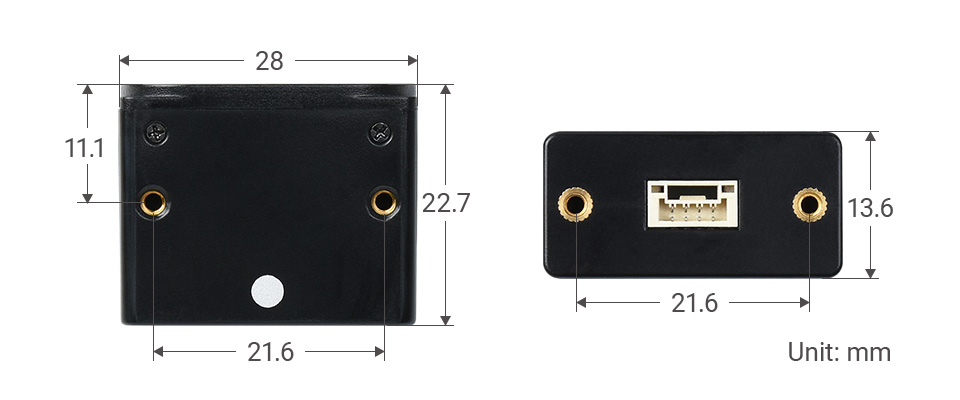

Outline Dimensions

Resources & Services

Wiki:TOF_Laser_Range_Sensor_(B)

Selection guide

	TOF Laser Range Sensor	TOF Laser Range Sensor (B)
Typical measuring range	Short range: 0.012~2.16m	0.10 ~ 15.0m
	Mid range: 0.012~3.60m
	Long range: 0.01~5.00m
Typical measuring accuracy	Short range: accuracy ±1.0cm, standard deviation<0.3cm	0.10 ~ 2m ±2cm; 2 ~ 15m ±2%
	Mid range: accuracy ±1.0cm, standard deviation<1.5cm
	Long range: accuracy ±1.5cm, standard deviation<0.5cm@0.01~3m, standard deviation<8cm@3~5m
Resolution	1mm
Power supply	3.7~5.2V (reverse-proof)
Operating temperature	-10°C ~ 60°C
Wavelength	940nm (Class1 standard compliant)	750 ~ 830nm, compliant with IEC 60825-1:2014 version 3 Class2 standard
Field of view (FOV)	15°~27° (adjustable)	1° ~ 2°
Communication interface	UART (3.3V TTL signal level)
Communication interface	CAN (both of the two ports can be used as CAN simultaneously)	I2C (cascading support, the slave address is 0x08+module ID)
Baudrate	UART: 115200~3000000bps (921600bps by default)
Baudrate	CAN: 100000~3000000bps (100000bps by default)	I2C: up to 400Kbps
Cascade support	UART: supports up to 8x cascades	I2C: supports up to 8x cascades
Cascade support	CAN: supports up to 7x cascades	I2C: supports up to 8x cascades
Ambient light resistance	weak resistance, indoor only	about 100K LUX resistance, suits both indoor and outdoor
Power consumption	290mW (UART active output, long-range mode, 5.0V power supply, 58mA current)	610mW (UART active output, 5.0V power supply, 122mA current)
Weight	2.7g	7.7g
Dimensions (L × W × H)	35.58 × 12 × 8.05mm	22.7 × 28 × 13.6mm
