Arduino Compatible Base Board For Raspberry Pi Compute Module 4, HDMI, USB, M.2 Slot

Изображение служит только для ознакомления, перед покупкой уточняйте точные характеристики в технической документации!

УТ003266195

Нет отзывов

Arduino Compatible Base Board For Raspberry Pi Compute Module 4, HDMI, USB, M.2 Slot

Производитель: Waveshare Electronics
Под заказ
Самовывоз через 6-8 недель
Отправка возможна 4 июля

Минимальный заказ от 1 шт

Кратность заказа 1 шт

2 853,21 ₽

В корзине

Доставка курьером по Москве (в пределах МКАД)

Ориентировочная стоимость (Время доставки и итоговая стоимость согласуются индивидуально с каждым клиентом):

Товар весом до 10 кг - 500 ₽

Товар весом свыше 10 кг - 800 ₽

		 Доставка в любой регион РФ почтой России и транспортными компаниями: СДЭК, 5POST, Boxberry, Деловые линии, DPD.


Стоимость доставки зависит от города назначения и размера посылки. Вы можете самостоятельно рассчитать стоимость доставки на сайтах транспортных компаний.

Самовывоз по адресу г. Москва Варшавское ш., д.26, стр. 10

Выдача товара производится согласно графика работы:

Пн-Чт: с 9:00 до 18:00

Пт: с 9:00 до 17:00

Обед с 13:00 до 14:00 - выдача товара не производится.

Оплата только безналичным способом!
Мы не работаем с наличным расчетом

Вы можете оплатить заказ следующими способами:

Онлайн оплата банковской картой (Visa, MasterCard, МИР, Union Pay) через процессинговый центр ПАО «Сбербанк».
Через систему быстрых платежей (СБП) по QR-коду.
Через агрегаторов платежных систем Ю-касса или LifePay.
В личном кабинете «Сбербанк Онлайн» в разделе «Переводы и платежи», «Перевод организации».
Лично в отделении банка при предъявлении распечатанного счета.

Arduino compatible Base Board for Raspberry Pi Compute Module 4, HDMI, USB, M.2 slot

CM4-Duino base board

Linking the powerful ecosystem of Arduino

Specifications

CM4 socket	suitable for all variants of Compute Module 4
Connector	M.2 M KEY slot, for connecting communication module or NVME SSD
Connector	Arduino compatible GPIO header
USB	USB 2.0 Type A × 1
Camera	MIPI CSI-2 × 1 (15pin 1.0mm FPC connector)
Video	HDMI × 1, supports 4K 30fps output
Storage	Micro SD card socket for Compute Module 4 Lite (without eMMC) variants
Power input	5V
Dimensions	73.58 × 53.34mm

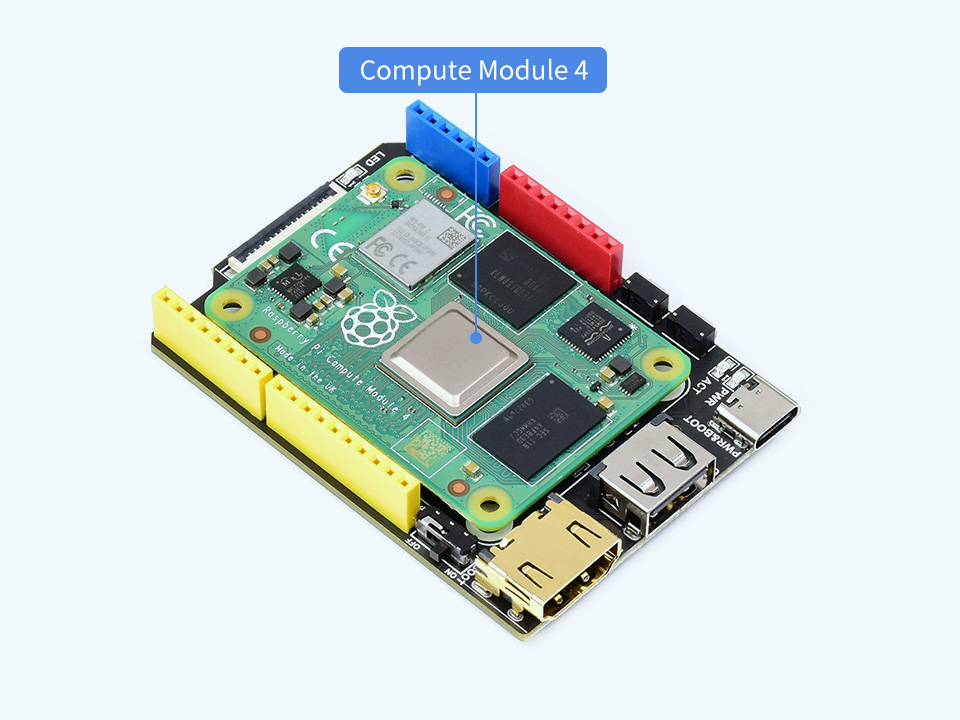

Connecting with Compute Module 4

standard CM4 socket, suitable for all variants of Compute Module 4

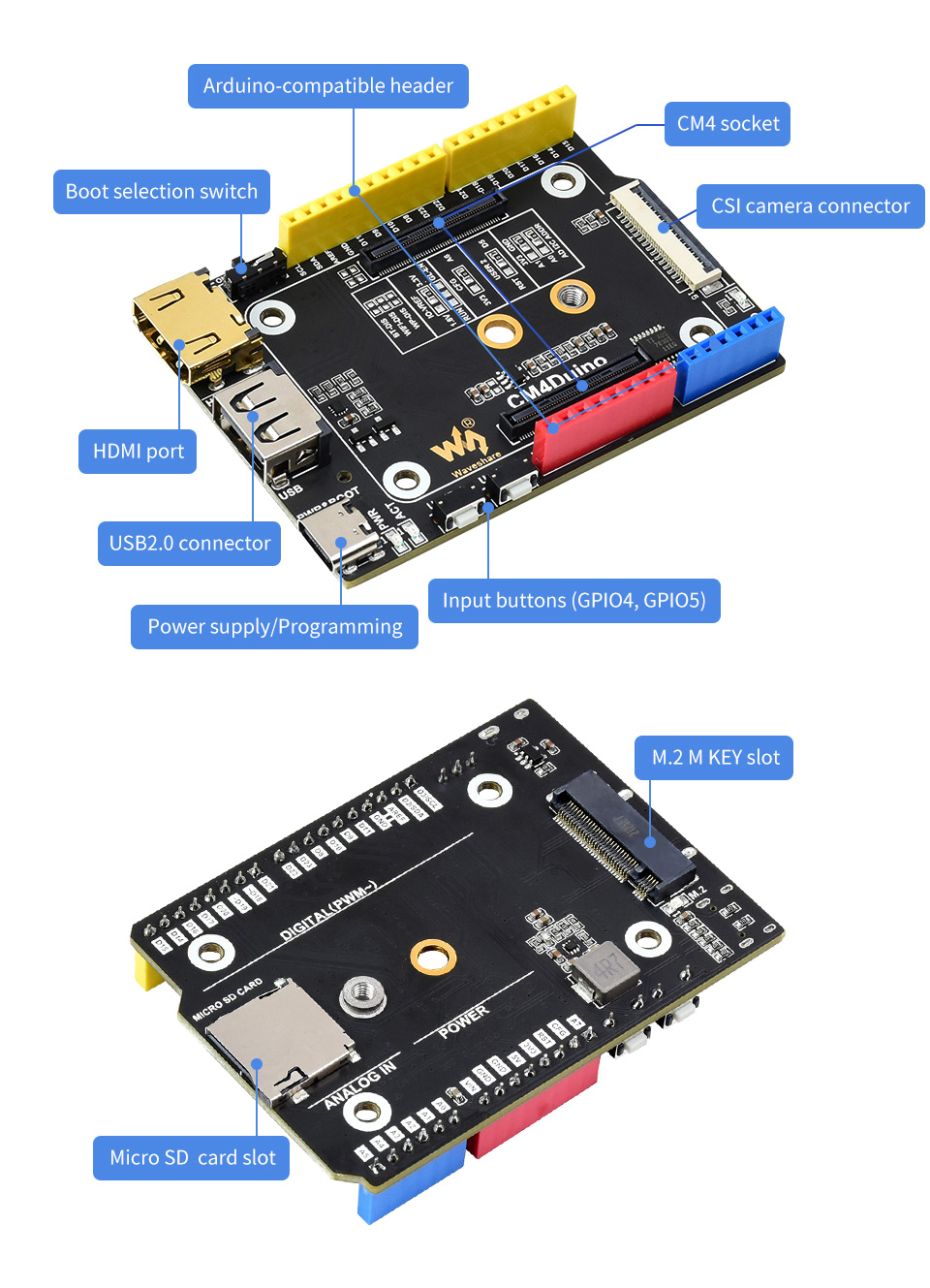

Various useful interfaces

Pinout definition

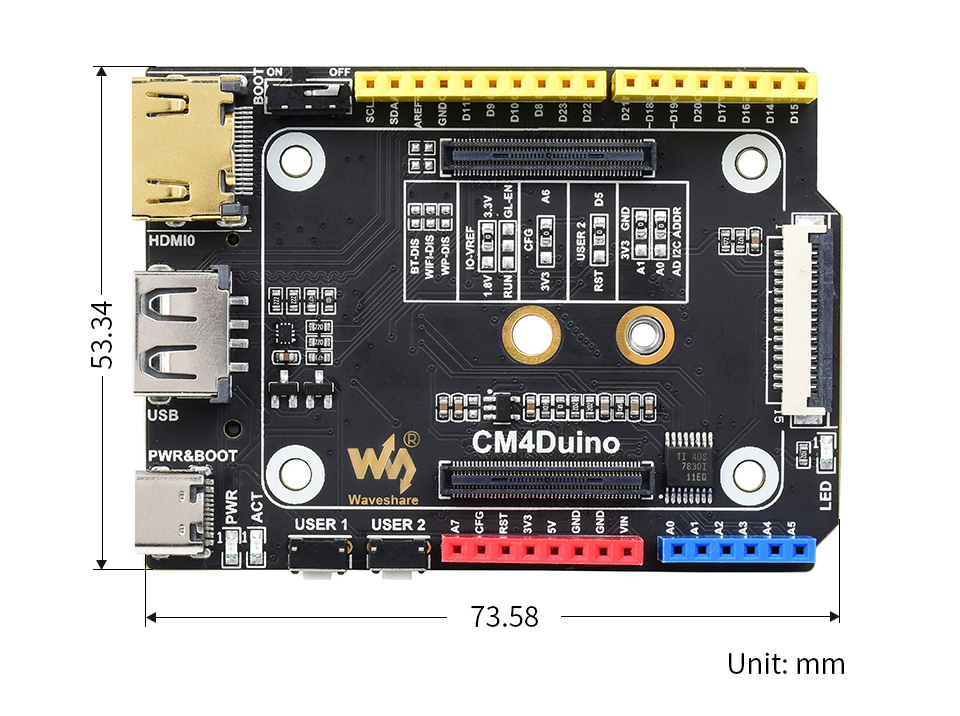

Outline dimensions

Resources & Services

WIKI:CM4-Duino

* Resources for different product may vary, please check the wiki page to confirm the actually provided resources.

What's the differences

CM4 Base Board	Interface count and specifications
CM4 Base Board	PoE	Gigabit ETH	40PIN GPIO	PCIe	USB①	DSI	HDMI	CSI	RTC	Fan Header	Power Input	Features
NANO A			√		2.0×1			×1			5V	CM4 sized
NANO B		×1	√		2.0×1	×1	×1	×1			5V	CM4 sized
NANO C			√		2.0×1	×1	×1	×1			5V	Onboard Camera
Duino				M.2 M	2.0×1		×1	×1			5V	Arduino compatible
mini Base A		×1	√	M.2 M	2.0×4	×1	×2	×2		5V	5V	mini size
mini Base B		×1	√	M.2 M	2.0×4	×1	×2	×2	√	5V	5V	mini size
mini Base C		×1	√	M.2 M	2.0×2		×1	×2	√	5V	5V	Dedicated 40PIN LCD Connector
Touch screen		×1		M.2 M	2.0×4		×1	×1			5V	IPS screen
Mini Dual Gigabit		×2	√		2.0×1					5V SH1.0	5V	dual ETH
Binocular camera		×1	√	M.2 M	2.0×4		×2				5V	dual 8MP cameras
4CH RS485		×1			2.0×2		×1	×2	×1	5V	7-36V	dual ETH
WIFI6 DUAL ETH		×1	√	M.2 E	2.0×3	×1	×2	×2	×1	5/12V	7-36V	WIFI6 dual ETH
Dual Gigabit ETH		×2	√		3.0×3	×1	×2	×2	√	5/12V	7-36V
IoT Dual Gigabit ETH		×2	√		3.0×2	×1	×2	×2	√	5/12V	5V	5G/4G support
IoT Base	√	×1		Gen2×1	2.0×2	×2	×2	×2	√	5/12V	7-36V	5G/4G supportRS232RS485ADC
PoE Base (B)	√	×1	√	Gen2×1	2.0×4	×2	×2	×2	√	5/12V	5V	RS232RS485
PoE UPS Base	√	×1	√	M.2 M	2.0×4	×1	×2	×2	√	5/12V	7-36V	UPS
PoE Base	√	×1	√		3.0×4	×2	×2	×2	√	5/12V	7-36V
Raspberry Pi official	②	×1	√	Gen2×1	2.0×4	×2	×2	×2	√	12V	12V
Wireless base		×1		M.2 B / Mini-PCIe	2.0×3		×1	×1	√	5/12V	5V or 7-36V	5G/4G support RS485 CAN rail-mount
5″ touch screen	②	×1	√	M.2 M	2.0×4		×1	×2	√	5/12V	5V
7″ all-in-one		×1		M.2 M	2.0×4	used	×1	used	√	5/12V used	7-36V	touch screen camera speaker
Note	① USB 3.0 is equivalent to USB 3.2 Gen1 ② There's PoE header only on the Raspberry Pi official IO board without PoE circuit, that means additional PoE module is required for the official IO board to enable PoE feature. Unless otherwise specified, the PoE feature here stands for integrating 802.3af-compliant PoE circuit (5V/2.5A).
