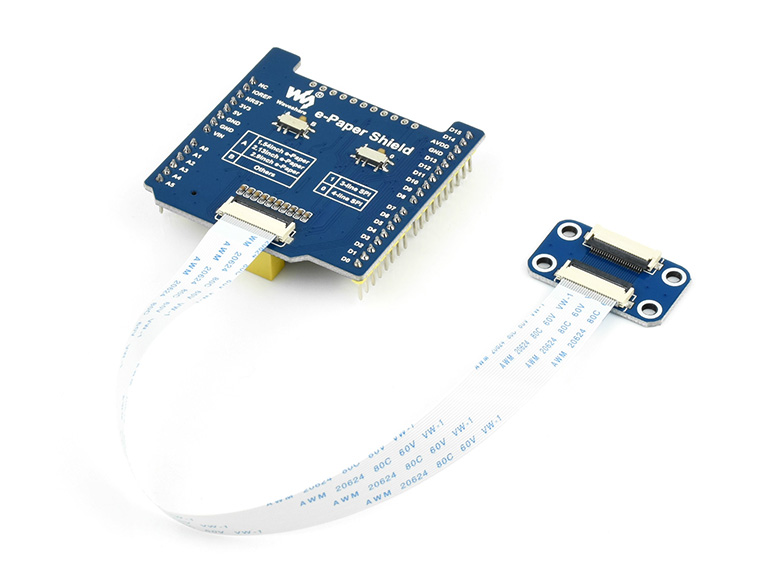

Universal e-Paper Driver Shield for Arduino/NUCLEO, supports various Waveshare SPI e-Paper raw panels

Overview

This is a universal driver board for connecting Arduino/NUCLEO and e-Paper raw panels, can be used to drive various SPI interface e-Paper from Waveshare.

Features

Standard Arduino connectivity, compatible with host boards like UNO, Leonardo, NUCLEO, XNUCLEO
Onboard voltage translator, compatible with 3.3V/5V MCUs
Onboard external RAM, more available space
Micro SD slot, images can be stored on TF card for displaying
Reserved control interface, for connecting with other control boards/li>
Comes with development resources and manual (examples for Arduino/STM32)

Specifications

Operating voltage: 3.3V/5V
Interface: 3-wire SPI, 4-wire SPI (default)
RAM size: 1M-bit / 128K-byte
Outline dimension: 53.34mm × 53.34mm

Interface

PIN	Arduino/NUCLEO PIN	DESCRIPTION
VCC	5V	Power
GND	GND	Ground
SCK	SCK	SPI clock input
MOSI	MOSI	SPI data input
MISO	MISO	SPI data output
EPD_CS	D10	e-Paper chip selection
EPD_DC	D9	e-Paper data/command
EPD_RST	D8	e-Paper reset
EPD_BUSY	D7	e-Paper busy
SD_CS	D6	SD card chip selection
SPIRAM_CS	D5	SPI RAM chip selection

Dimensions

Development Resources

Wiki : www.waveshare.com/wiki/e-Paper_Shield

Supported e-Paper

Part Number	Colors	Gray Scale	Resolution	Display size (mm)	Outline Dimension (mm)	Full Refresh Time* (s)	Partial Refresh	Interface
1.54inch e-Paper	black, white	2	200x200	27.60 × 27.60	31.8 × 37.3	2	√	SPI
1.54inch e-Paper (B)	red, black, white	2	200x200	27.60 × 27.60	31.8 × 37.3	8	×	SPI
1.54inch e-Paper (C)	yellow, black, white	2	152x152	27.51 × 27.51	31.8 × 37.3	27	×	SPI
2.13inch e-Paper	black, white	2	250x122	48.55 × 23.71	59.2 × 29.2	2	√	SPI
2.13inch e-Paper (B)	red, black, white	2	212x104	48.55 × 23.71	59.2 × 29.2	15	×	SPI
2.13inch e-Paper (C)	yellow, black, white	2	212x104	48.55 × 23.71	59.2 × 29.2	15	×	SPI
2.13inch e-Paper (D)	black, white	2	212x104	48.55 × 23.71	59.2 × 29.2	2	√	SPI
2.7inch e-Paper	black, white	4	264x176	57.29 × 38.19	70.4 × 45.8	6	×	SPI
2.7inch e-Paper (B)	red, black, white	2	264x176	57.29 × 38.19	70.4 × 45.8	15	×	SPI
2.9inch e-Paper	black, white	2	296x128	66.89 × 29.05	79.0 × 36.7	2	√	SPI
2.9inch e-Paper (B)	red, black, white	2	296x128	66.89 × 29.05	79.0 × 36.7	15	×	SPI
2.9inch e-Paper (C)	yellow, black, white	2	296x128	66.89 × 29.05	79.0 × 36.7	15	×	SPI
2.9inch e-Paper (D)	black, white	2	296x128	66.90 × 29.06	79.0 × 36.7	3	√	SPI
4.2inch e-Paper	black, white	4	400x300	84.80 × 63.60	90.1 × 77.0	4	×	SPI
4.2inch e-Paper (B)	red, black, white	2	400x300	84.80 × 63.60	90.1 × 77.0	15	×	SPI
4.2inch e-Paper (C)	yellow, black, white	2	400x300	84.80 × 63.60	90.1 × 77.0	15	×	SPI
5.83inch e-Paper	black, white	2	600x448	118.80 × 88.26	125.4 × 99.5	3.5	×	SPI
5.83inch e-Paper (B)	red, black, white	2	600x448	118.80 × 88.26	125.4 × 99.5	14	×	SPI
5.83inch e-Paper (C)	yellow, black, white	2	600x448	118.80 × 88.26	125.4 × 99.5	26	×	SPI
7.5inch e-Paper	black, white	2	800×480	163.20 × 97.92	170.2 × 111.2	5	×	SPI
7.5inch e-Paper (B)	red, black, white	2	800×480	163.20 × 97.92	170.2 × 111.2	16	×	SPI
7.5inch HD e-Paper (B)	red, black, white	2	880×528	163.24 × 97.94	170.2 × 111.2	21	×	SPI
7.5inch e-Paper (C)	yellow, black, white	2	640x384	163.20 × 97.92	170.2 × 111.2	16	×	SPI

* Full Refresh Time: local refreshing time without network transmission, if refreshing through network connection, it usually take 1-5 minutes, depending on the network type, connection quality, image size, and so on.
