Overall Evaluation Board Designed for Raspberry Pi Pico, Misc Onboard Components

Изображение служит только для ознакомления, перед покупкой уточняйте точные характеристики в технической документации!

УТ003265991

Нет отзывов

Overall Evaluation Board Designed for Raspberry Pi Pico, Misc Onboard Components

Производитель: Waveshare Electronics
Под заказ

Доставка курьером по Москве (в пределах МКАД)

Ориентировочная стоимость (Время доставки и итоговая стоимость согласуются индивидуально с каждым клиентом):

Товар весом до 10 кг - 500 ₽

Товар весом свыше 10 кг - 800 ₽

		 Доставка в любой регион РФ почтой России и транспортными компаниями: СДЭК, 5POST, Boxberry, Деловые линии, DPD.


Стоимость доставки зависит от города назначения и размера посылки. Вы можете самостоятельно рассчитать стоимость доставки на сайтах транспортных компаний.

Самовывоз по адресу г. Москва Варшавское ш., д.26, стр. 10

Выдача товара производится согласно графика работы:

Пн-Чт: с 9:00 до 18:00

Пт: с 9:00 до 17:00

Обед с 13:00 до 14:00 - выдача товара не производится.

Оплата только безналичным способом!
Мы не работаем с наличным расчетом

Вы можете оплатить заказ следующими способами:

Онлайн оплата банковской картой (Visa, MasterCard, МИР, Union Pay) через процессинговый центр ПАО «Сбербанк».
Через систему быстрых платежей (СБП) по QR-коду.
Через агрегаторов платежных систем Ю-касса или LifePay.
В личном кабинете «Сбербанк Онлайн» в разделе «Переводы и платежи», «Перевод организации».
Лично в отделении банка при предъявлении распечатанного счета.

Overall evaluation board designed for Raspberry Pi Pico, misc onboard components for easily evaluating the RP2040

Overall evaluation board for Pico

Misc onboard components, fast get started with the Pico

Features at a glance

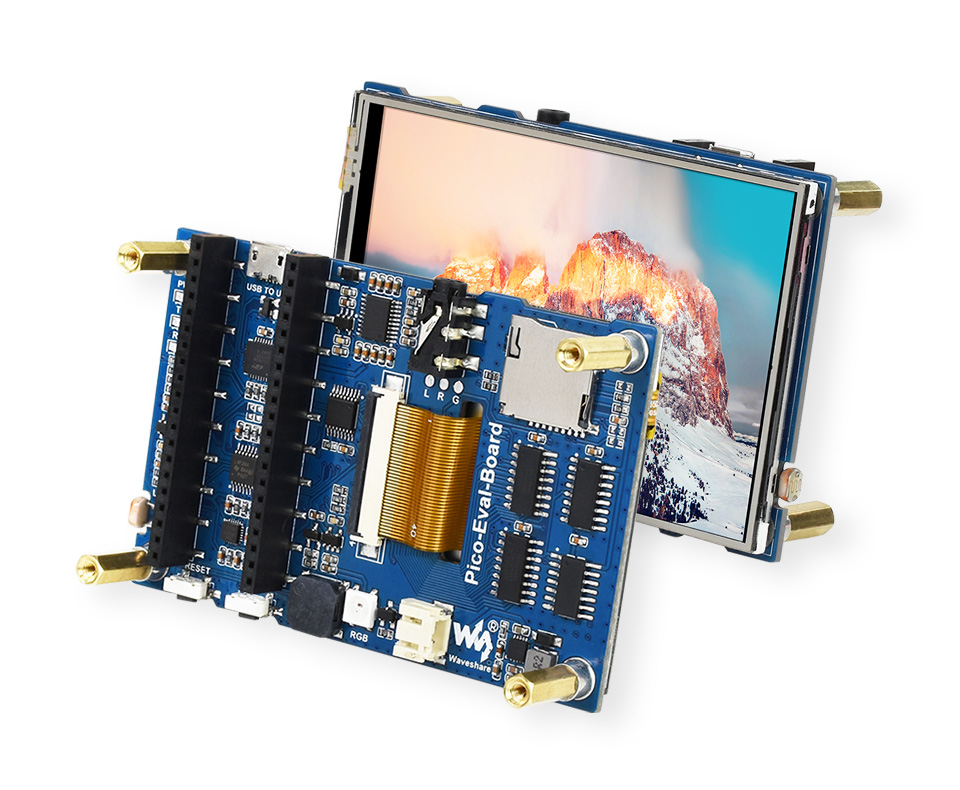

ThePico-Eval-Board is an overall evaluation solution designed for Raspberry Pi Pico. With 3.5inch 65K colorful LCD display and misc helpful onboard components, this evaluation board allows you to try almost every on chip peripheral of the RP2040, eliminating the mess wiring. It is an ideal choice for user to fast get started with the Raspberry Pi Pico, as well as the RP2040 chip.

Standard Raspberry Pi Pico header, supports Raspberry Pi Pico series boards
3.5inch resistive touch screen, 65K colorful, bringing clear and vivid display effect
Standard 3.5mm audio jack, for headphone or other audio peripherals
Micro SD card slot through the SDIO interface, faster access speed than SPI interface
Integrates battery header and recharge circuit, allows it keep running without wired power supply
Other rich resources like buzzer, photoresistor, and RGB LED...
Comes with development resources and manual (Raspberry Pi Pico C/C++ and MicroPython examples)

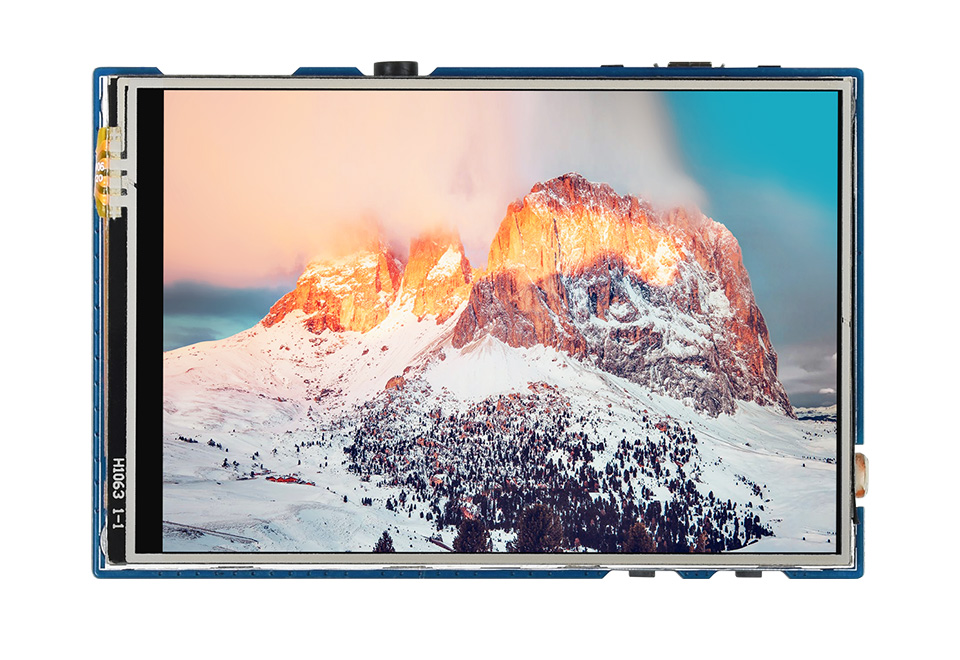

65K colorful IPS touch screen

IPS panel, better display details, more vivid colors

LCD Specifications

Operating voltage	5V	Resolution	480×320 Pixels
Touch type	resistive	Display colors	65K colorful
Communication bus	SPI	Display size	73.44 × 48.96 mm
Display panel	IPS	Pixel size	0.153 × 0.153 mm

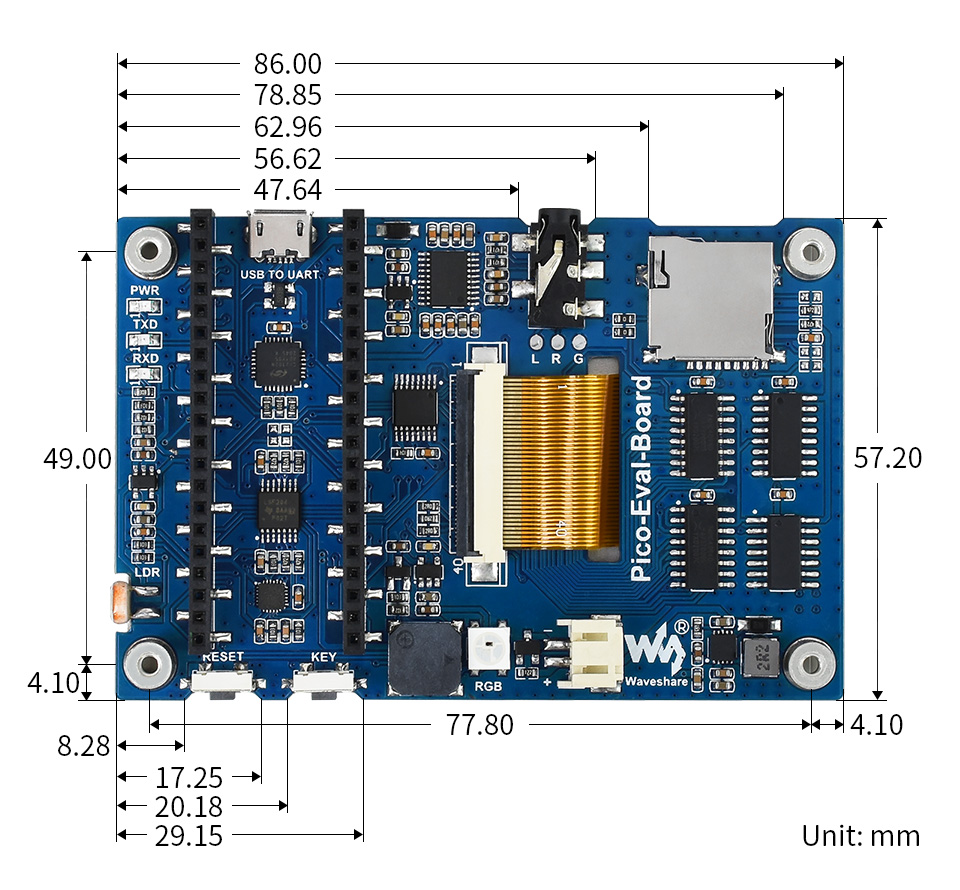

Controller	ILI9488/XPT2046	Dimensions	86.00 × 57.20 mm

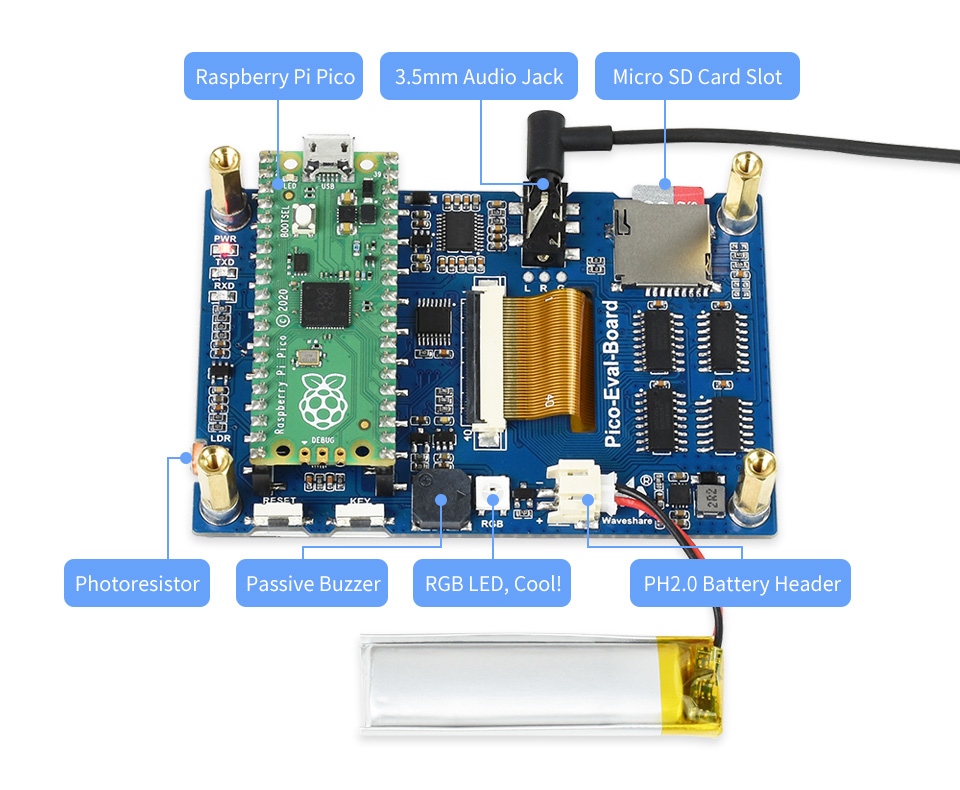

Raspberry Pi Pico header compatibility

onboard female pin header for direct attaching to Raspberry Pi Pico

Raspberry Pi Pico and PH2.0 battery are NOT included.

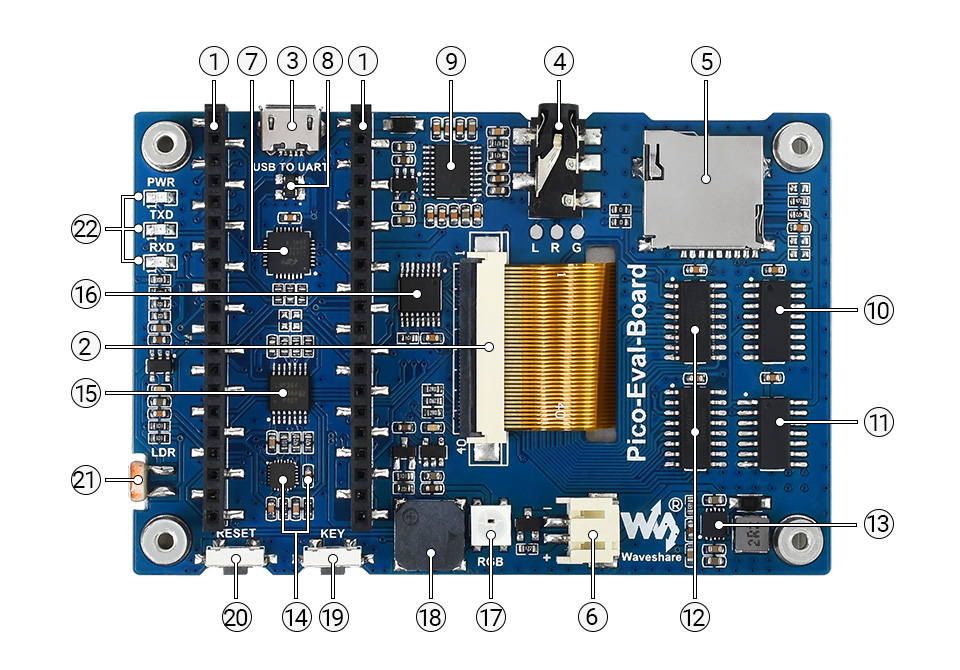

What's On Board

Rapsberry Pi Pico headerfor direct attaching to Raspberry Pi Pico
LCD connector for connecting the 3.5inch IPS LCD
Mirco USB connector CP2102 communication or battery recharge
3.5mm audio jack headphone interface
Micro SD card slot using SDIO interface, faster access speed
PH2.0 battery header for connecting 3.7V Li-po battery
CP2102 USB to UART converter
SP0503 diode for protecting the chip from ESD
PCM5101A stereo audio DAC chip, supports analog audio output
74HC4040 counter chip for clock frequency division
74HC04D inverter chip
74HC4094 serial to parallel data converter

ETA6096 battery recharger, 1A recharging current
ICM20948 9-axis motion sensor, allows posture sensing
LSD0204 voltage level translator, ensuring safe communication between chips on different operating voltage
XPT2046 resistive touch controller
W2812B RGB LED, so cool
Passive buzzer controllable sound frequency
User key a user-defined key, connects to GP2
Reset key Pico reset
Photoresistor converting light intensity to voltage signal, measuring light intensity
Indicators PWR: power indicator TXD: CP2102 UART TX RXD: CP2102 UART RX
