MLX90641 IR Array Thermal Imaging Camera, 16*12 Pixels, 55° FOV, I2C

Изображение служит только для ознакомления, перед покупкой уточняйте точные характеристики в технической документации!

УТ003266037

Нет отзывов

MLX90641 IR Array Thermal Imaging Camera, 16*12 Pixels, 55° FOV, I2C

Производитель: Waveshare Electronics
Под заказ

Доставка курьером по Москве (в пределах МКАД)

Ориентировочная стоимость (Время доставки и итоговая стоимость согласуются индивидуально с каждым клиентом):

Товар весом до 10 кг - 500 ₽

Товар весом свыше 10 кг - 800 ₽

		 Доставка в любой регион РФ почтой России и транспортными компаниями: СДЭК, 5POST, Boxberry, Деловые линии, DPD.


Стоимость доставки зависит от города назначения и размера посылки. Вы можете самостоятельно рассчитать стоимость доставки на сайтах транспортных компаний.

Самовывоз по адресу г. Москва Варшавское ш., д.26, стр. 10

Выдача товара производится согласно графика работы:

Пн-Чт: с 9:00 до 18:00

Пт: с 9:00 до 17:00

Обед с 13:00 до 14:00 - выдача товара не производится.

Оплата только безналичным способом!
Мы не работаем с наличным расчетом

Вы можете оплатить заказ следующими способами:

Онлайн оплата банковской картой (Visa, MasterCard, МИР, Union Pay) через процессинговый центр ПАО «Сбербанк».
Через систему быстрых платежей (СБП) по QR-коду.
Через агрегаторов платежных систем Ю-касса или LifePay.
В личном кабинете «Сбербанк Онлайн» в разделе «Переводы и платежи», «Перевод организации».
Лично в отделении банка при предъявлении распечатанного счета.

MLX90641 IR Array Thermal Imaging Camera, 16×12 Pixels, 55° Field Of View, I2C Interface

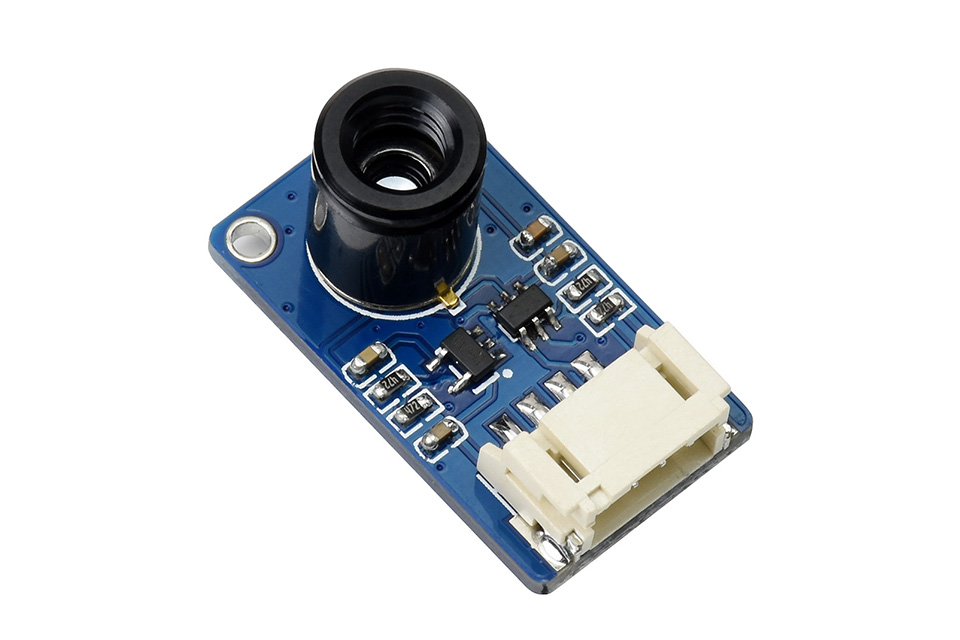

IR Array Thermal Imaging Camera

MLX90641, 16×12 IR array

Small size, non-contact, low cost

Features at a glance

TheMLX90641-D55 Thermal Camera is a small size, non-contact, and low cost IR array thermal imaging camera, with 16×12 pixels. It will detect the IR distribution of objects in the field of view, turn the data into surface temperature of the objects by calculation, and then generate thermal images, for easy integration into miscellaneous industrial or intelligent control applications.

Adopts MLX90641 far-infrared thermal sensor array, 16×12 pixels
Communicating via I2C interface, configurable to fast mode (up to 1MHz data rate)
Noise Equivalent Temperature Difference (NETD) 0.1K RMS@4Hz refresh rate
Onboard voltage translator, compatible with 3.3V/5V operating voltage
Programable frame rate 0.5～64Hz (0.25～32FPS)
Comes with development resources and manual (examples for Raspberry Pi/Arduino(ESP32)/STM32)

Typical applications:

High precision non-contact temperature measurements
IR thermal imaging devices, IR thermometers
Smart home, intelligent building, intelligent lighting
Industrial temperature control, security & safety, intrude/movement detection

Specifications

Operating voltage	3.3V/5V	Current	≈12mA
Field of view (FOV)	55° × 35°	Absolute accuracy	±2℃ (ambient temp. 0 ~ 50℃)
Communication bus	I2C (0x33 by default)	Refresh rate	0.5~64Hz (0.25～32FPS)
Target temperature range	-40 ~ 300℃	Operating temperature	-40 ~ 125℃
Dimensions	28 × 16mm	Mounting hole size	2.0mm

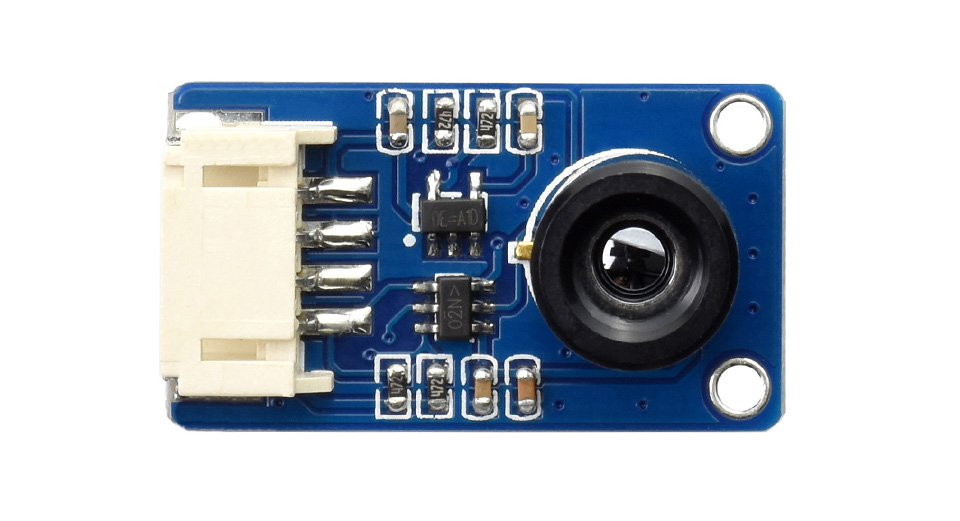

I2C control interface

supports host boards including Raspberry Pi/Arduino(ESP32)/STM32...

VCC	3.3V/5V power input
GND	GND
SDA	connects to MCU I2C data pin
SCL	connects to MCU I2C clock pin

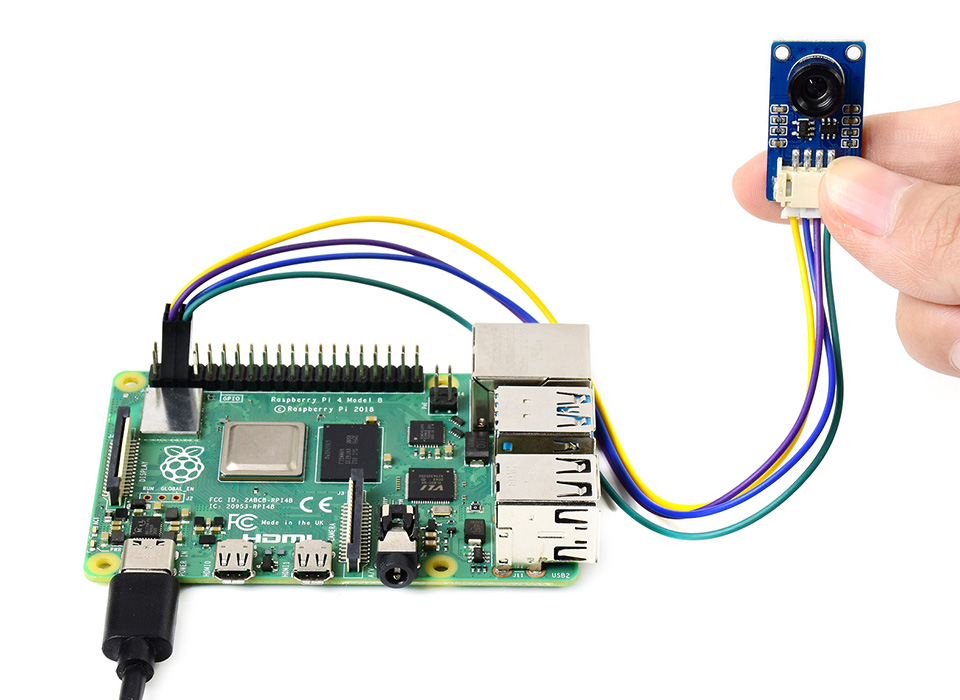

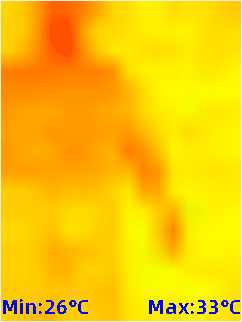

Demonstration

for reference ONLY, Raspberry Pi is NOT included.

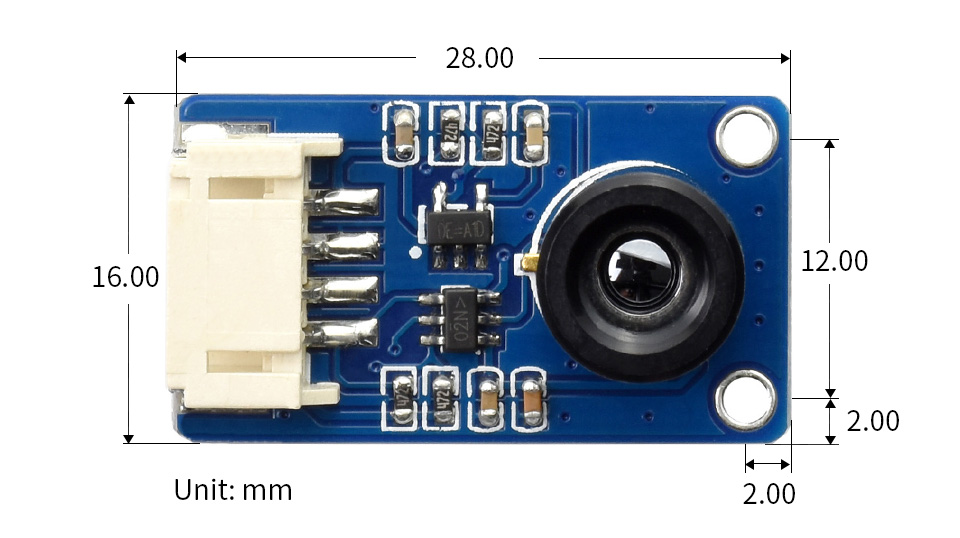

Outline Dimensions

Resources & Services

WIKI:MLX90641-D55_Thermal_Camera

* Resources for different product may vary, please check the wiki page to confirm the actually provided resources.

Selection guide

	MLX90640-D55	MLX90640-D110	MLX90641-D55	MLX90614ESF-BCC
Pixel array	32×24		16×12	1
Absolute accuracy	±2℃ (ambient temp. 0 ~ 50℃)			±0.5℃ (ambient temp. 0 ~ 50℃)
Target temp. range	-40 ~ 300℃			-70 ~ 380℃
Field of view (FOV)	55° × 35°	110° × 75°	55° × 35°	35°
Refresh rate	0.5~64Hz (0.25～32FPS)			-
Operating temperature	-40 ~ 85℃		-40 ~ 125℃	-40 ~ 85℃
Current	< 23mA		≈12mA	< 2mA
Market orientation	medium pixels, higher price		low cost	high precision
