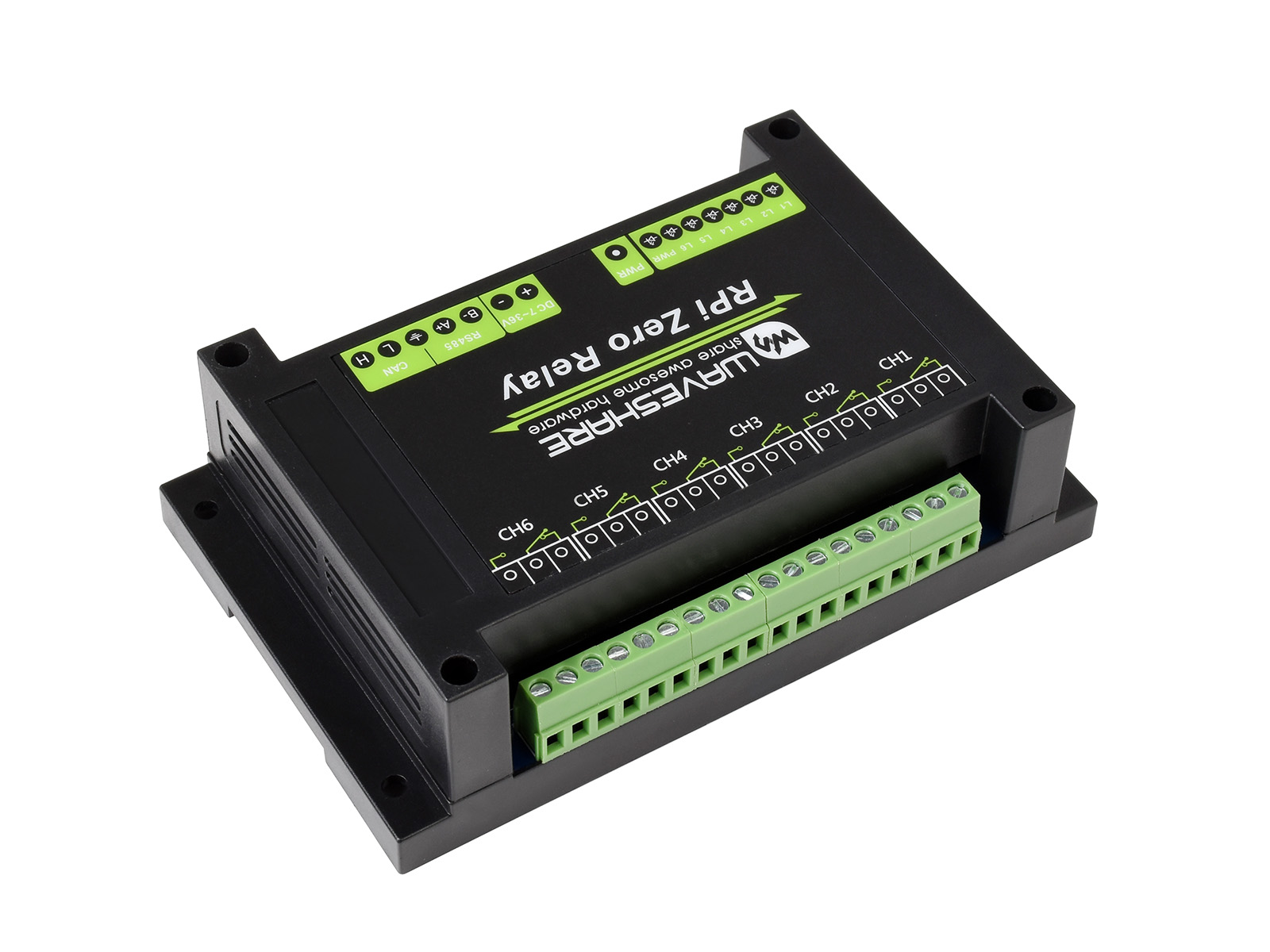

Industrial 6-ch Relay Module for Raspberry Pi Zero, RS485/CAN, Isolated Protections

Изображение служит только для ознакомления, перед покупкой уточняйте точные характеристики в технической документации!

УТ003266074

Нет отзывов

Industrial 6-ch Relay Module for Raspberry Pi Zero, RS485/CAN, Isolated Protections

Производитель: Waveshare Electronics
Под заказ

Доставка курьером по Москве (в пределах МКАД)

Ориентировочная стоимость (Время доставки и итоговая стоимость согласуются индивидуально с каждым клиентом):

Товар весом до 10 кг - 500 ₽

Товар весом свыше 10 кг - 800 ₽

		 Доставка в любой регион РФ почтой России и транспортными компаниями: СДЭК, 5POST, Boxberry, Деловые линии, DPD.


Стоимость доставки зависит от города назначения и размера посылки. Вы можете самостоятельно рассчитать стоимость доставки на сайтах транспортных компаний.

Самовывоз по адресу г. Москва Варшавское ш., д.26, стр. 10

Выдача товара производится согласно графика работы:

Пн-Чт: с 9:00 до 18:00

Пт: с 9:00 до 17:00

Обед с 13:00 до 14:00 - выдача товара не производится.

Оплата только безналичным способом!
Мы не работаем с наличным расчетом

Вы можете оплатить заказ следующими способами:

Онлайн оплата банковской картой (Visa, MasterCard, МИР, Union Pay) через процессинговый центр ПАО «Сбербанк».
Через систему быстрых платежей (СБП) по QR-коду.
Через агрегаторов платежных систем Ю-касса или LifePay.
В личном кабинете «Сбербанк Онлайн» в разделе «Переводы и платежи», «Перевод организации».
Лично в отделении банка при предъявлении распечатанного счета.

Industrial 6-Channel Relay Module for Raspberry Pi Zero, RS485/CAN bus, power supply isolation, photocoupler isolation

Industrial 6-Channel Relay Module

Designed for Raspberry Pi Zero WH

RS485/CAN bus, power supply isolation & photocoupler isolation

Features at a glance

RS485 half-duplex communication: using SP3485, UART control, auto RX/TX switch
CAN half-duplex communication: using MCP2515 + SN65HVD230 solution, SPI control
Onboard unibody power supply isolation, provides stable isolated voltage, needs no extra power supply for the isolated terminal
Onboard photocoupler isolation, prevent interference from external high-voltage circuit connected to the relay
Onboard TVS (Transient Voltage Suppressor), effectively suppress surge voltage and transient spike voltage in the circuit, lightningproof & anti-electrostatic
Onboard resettable fuses and protection diodes, ensuring current/voltage stable output, preventing over current/voltage, better shock-resistance performance
High quality relay, contact rating: ≤10A 250V AC or ≤10A 30V DC
ABS protection enclosure with rail-mount support, easy to install, safe to use
Comes with development resources and manual (wiringPi and python examples)

Specifications

Operating voltage	7V~36V (industrial input voltage compatible)	Relay channel	6 ch
Communication protocol	RS485, CAN	Contact form	1NO 1NC

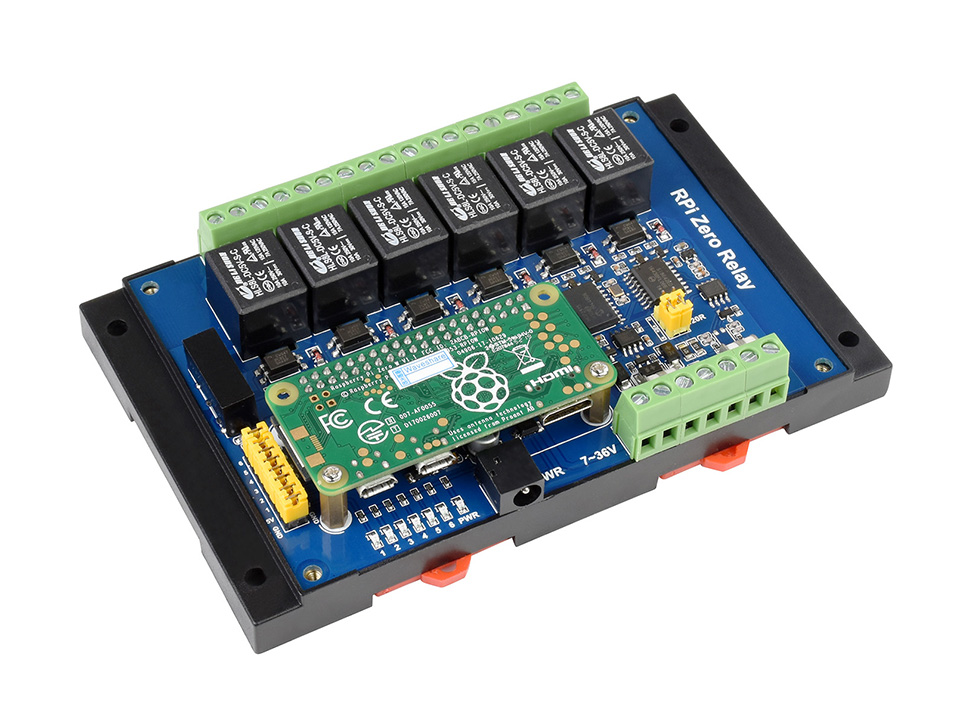

Tailored for Raspberry Pi Zero series

suitable for Raspberry Pi Zero with pre-soldered pinheader

Raspberry Pi Zero WH is NOT included.

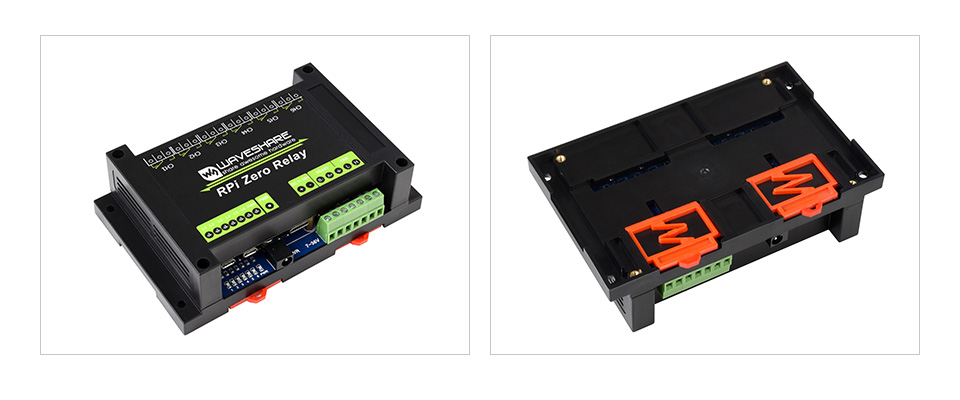

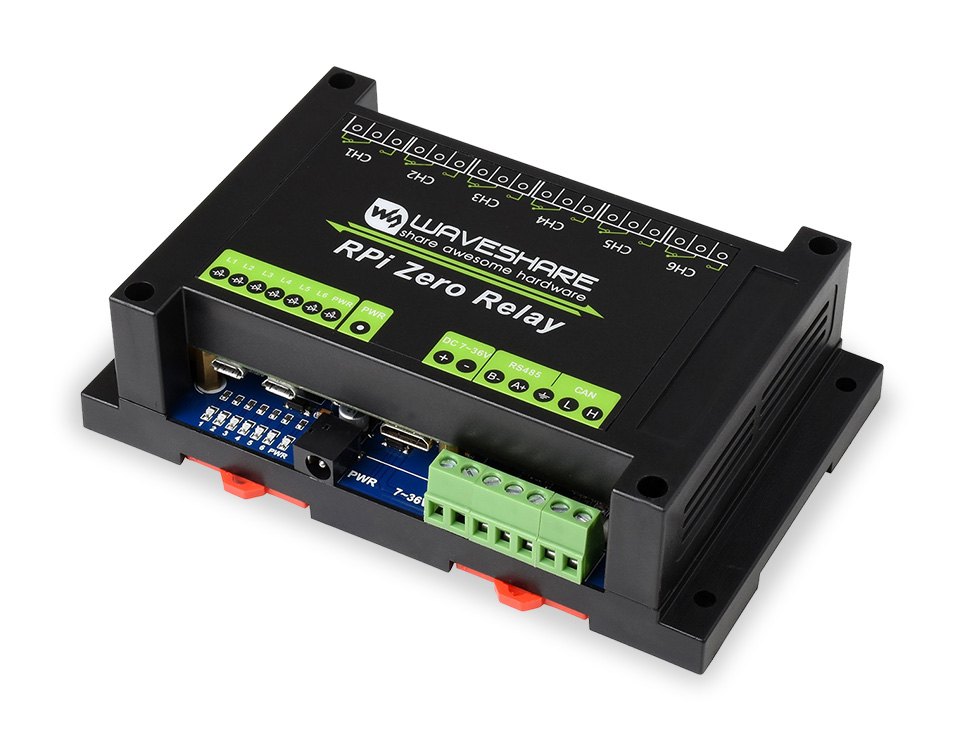

Enclosure design

ABS protection enclosure with rail-mount support, easy to install, safe to use

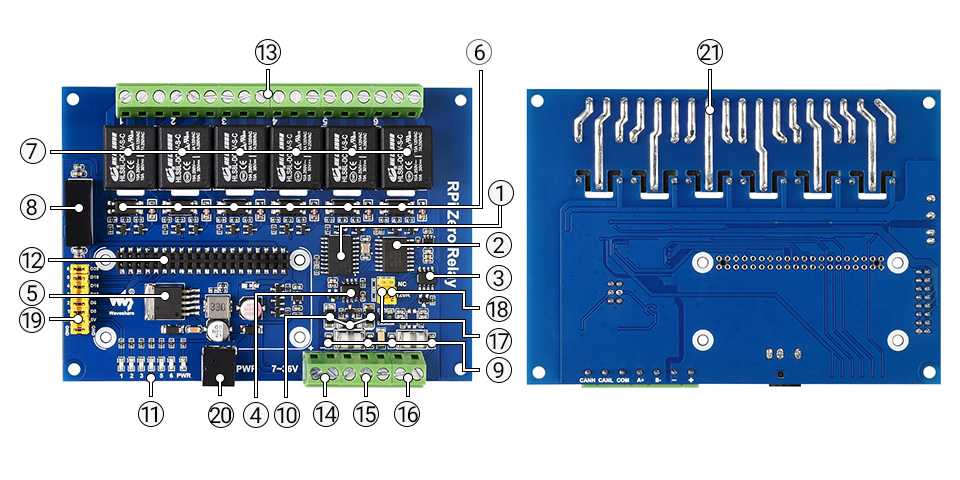

What's On Board

MCP2515 CAN controller
SI8642ED-B-IS digital isolator
SN65HVD230 CAN transceiver
SP3485EN RS485 transceiver
LM2596 voltage regulator providing stable 5V voltage
Photocoupler isolationprevent interference from external high-voltage circuit connected to the relay
6-channel quality relayscontact rating per channel: ≤10A 250V AC or ≤10A 30V DC
Power supply isolationprovides stable isolated voltage, needs no extra power supply for the isolated terminal

Resettable fuses
TVS diodes
Relay and power indicators
40PIN GPIO header suitable for Raspberry Pi Zero with pre-soldered pinheader
Relay screw terminals for connecting with user devices
Power supply screw terminals
RS485 bus interface
CAN bus interface
RS485 120Ω terminal resistor switch
CAN 120Ω terminal resistor switch

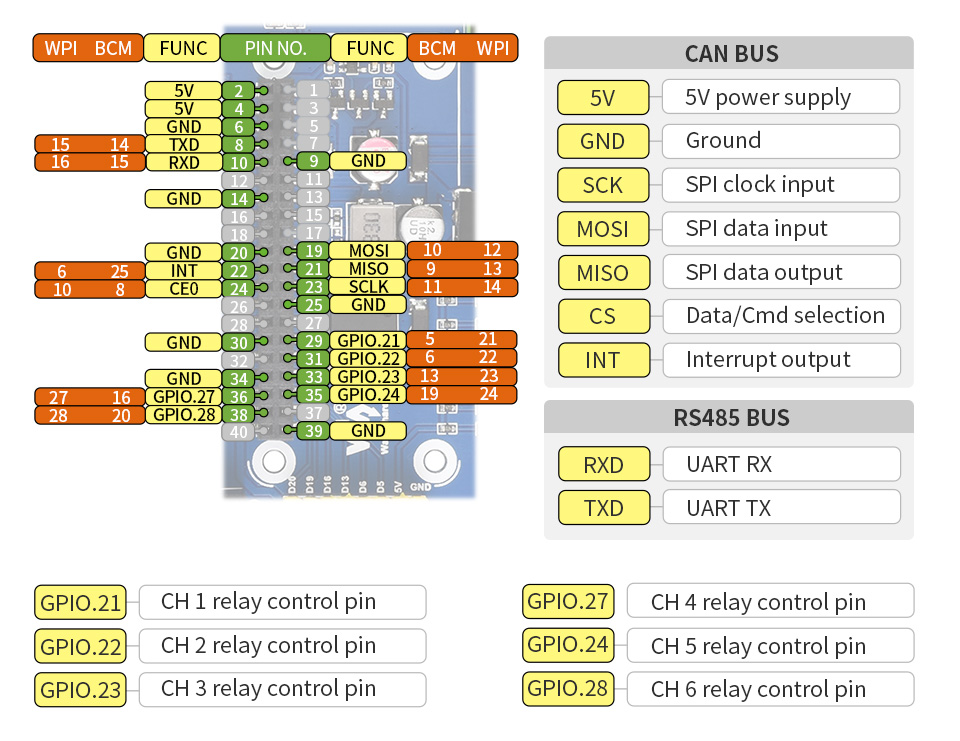

Relay control pins
External power supply jack
Thickened tracksallows large current devices
