Compute Module 4 Industrial IoT Base Board, for all Variants of Raspberry Pi CM4

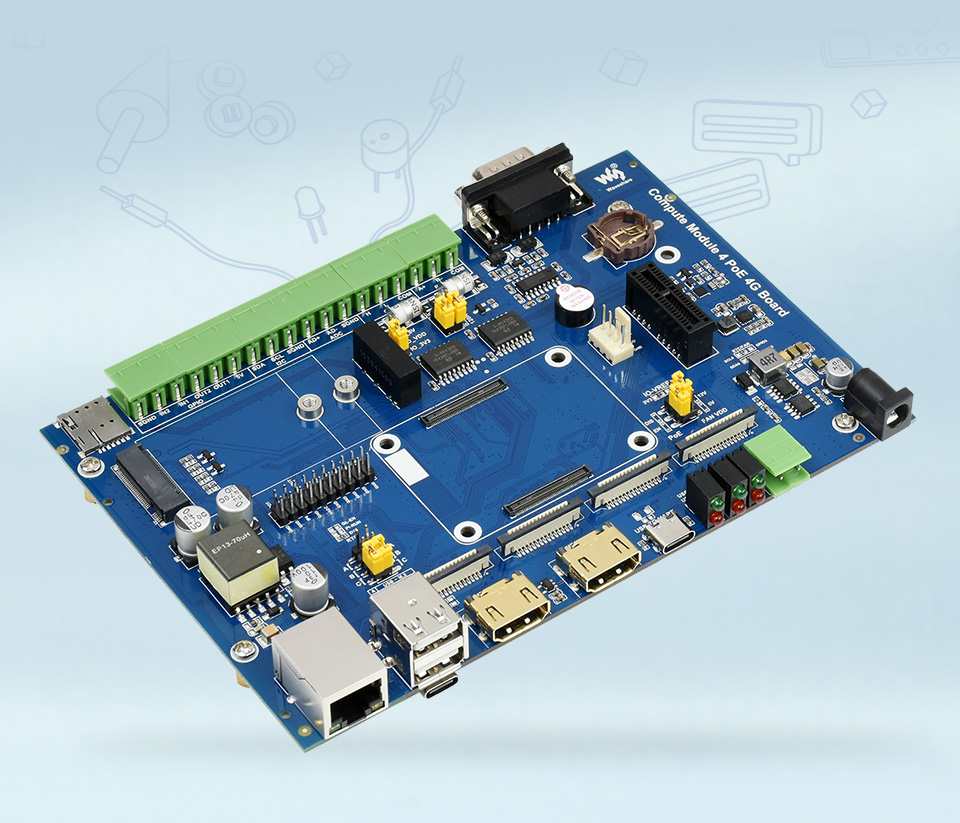

CM4 Industrial IoT Base Board

global 5G/4G/3G/2G cellular network support*, PoE Ethernet, Industrial control

Ideal for sorts of industrial IoT applications

* a separate communication module is required to support the global 5G/4G/3G/2G cellular network, this 5G module is recommended.

Part list comparison

	Raw base board	mini-computer kit	mini-computer kit + 4G Module
CM4 Industrial IoT Board	√	√	√
Metal case		√	√
5000rpm cooling fan		√	√
12V 2A power adapter		√	√
Screwdriver and screws		√	√
4G module			√
Antenna			√
Antenna cable			√

Features at a glance

TheCompute Module 4 PoE 4G Board is an industrial grade IoT base board designed for Raspberry Pi Compute Module 4 (not included). It features communication functions including global 5G/4G/3G/2G cellular network, and PoE Ethernet. There are also various industrial isolated interfaces such as CAN, RS485, RS232, ADC, and GPIO, which make it an ideal choice for sorts of industrial IoT applications. Compared with the CM3 version, this one will provide more powerful processing performance.

Compatible with Raspberry Pi Compute module 4 all variants
M.2 slot for connecting separate communication module, global 5G/4G/3G/2G cellular network support
10/100M/1000M auto-negotiation Ethernet port, with PoE enabled
USB HUB, allows connecting more USB devices
USB TO UART, for serial debugging
Provides various industrial isolated interfaces: CAN, RS485, RS232, ADC, GPIO, RTC
Multiple video-related ports like HDMI, DSI, CSI
LED indicators for monitoring operating status

Specifications

CM4 socket	suitable for all variants of Compute Module 4
Networking	Gigabit Ethernet RJ45 connector, integrates 802.3af-compliant PoE circuit (5V/2.5A)
	M.2 B KEY, supports 5G / 4G module
	SIM card slot, supports standard SIM card for 5G/4G/3G/2G communication
Connector	Isolated RS485, Isolated RS232, PCIe Gen 2 x1, I2C, ADC, GPIO
USB	Dual USB 2.0 Type A
Display	Dual MIPI DSI display ports (15pin 1.0mm FPC connector)
Camera	Dual MIPI CSI-2 camera ports (15pin 1.0mm FPC connector)
Video	Dual HDMI ports, supports 4K 30fps output
RTC	Real-time clock with battery socket and ability to wake Compute Module 4
Storage	MicroSD card socket for Compute Module 4 Lite (without eMMC) variants
Fan header	allows speed adjustment and measurement, 5V / 12V input
Power input	7V~36V wide range
Dimensions	160 × 114mm

What's the differences

CM4 Base Board	Interface count and specifications
CM4 Base Board	PoE	Gigabit ETH	40PIN GPIO	PCIe	USB①	DSI	HDMI	CSI	RTC	Fan Header	Power Input	Features
NANO A			√		2.0×1			×1			5V	CM4 sized
NANO B		×1	√		2.0×1	×1	×1	×1			5V	CM4 sized
NANO C			√		2.0×1	×1	×1	×1			5V	Onboard Camera
Duino				M.2 M	2.0×1		×1	×1			5V	Arduino compatible
mini Base A		×1	√	M.2 M	2.0×4	×1	×2	×2		5V	5V	mini size
mini Base B		×1	√	M.2 M	2.0×4	×1	×2	×2	√	5V	5V	mini size
mini Base C		×1	√	M.2 M	2.0×2		×1	×2	√	5V	5V	Dedicated 40PIN LCD Connector
Touch screen		×1		M.2 M	2.0×4		×1	×1			5V	IPS screen
Mini Dual Gigabit		×2	√		2.0×1					5V SH1.0	5V	dual ETH
Binocular camera		×1	√	M.2 M	2.0×4		×2				5V	dual 8MP cameras
4CH RS485		×1			2.0×2		×1	×2	×1	5V	7-36V	dual ETH
WIFI6 DUAL ETH		×1	√	M.2 E	2.0×3	×1	×2	×2	×1	5/12V	7-36V	WIFI6 dual ETH
Dual Gigabit ETH		×2	√		3.0×3	×1	×2	×2	√	5/12V	7-36V
IoT Dual Gigabit ETH		×2	√		3.0×2	×1	×2	×2	√	5/12V	5V	5G/4G support
IoT Base	√	×1		Gen2×1	2.0×2	×2	×2	×2	√	5/12V	7-36V	5G/4G supportRS232RS485ADC
PoE Base (B)	√	×1	√	Gen2×1	2.0×4	×2	×2	×2	√	5/12V	5V	RS232RS485
PoE UPS Base	√	×1	√	M.2 M	2.0×4	×1	×2	×2	√	5/12V	7-36V	UPS
PoE Base	√	×1	√		3.0×4	×2	×2	×2	√	5/12V	7-36V
Raspberry Pi official	②	×1	√	Gen2×1	2.0×4	×2	×2	×2	√	12V	12V
Wireless base		×1		M.2 B / Mini-PCIe	2.0×3		×1	×1	√	5/12V	5V or 7-36V	5G/4G support RS485 CAN rail-mount
5″ touch screen	②	×1	√	M.2 M	2.0×4		×1	×2	√	5/12V	5V
7″ all-in-one		×1		M.2 M	2.0×4	used	×1	used	√	5/12V used	7-36V	touch screen camera speaker
Note	① USB 3.0 is equivalent to USB 3.2 Gen1 ② There's PoE header only on the Raspberry Pi official IO board without PoE circuit, that means additional PoE module is required for the official IO board to enable PoE feature. Unless otherwise specified, the PoE feature here stands for integrating 802.3af-compliant PoE circuit (5V/2.5A).

Connecting With Compute Module 4

Standard CM4 Socket, Suitable For All Variants Of Compute Module 4

for reference ONLY, Compute Module 4 and 4G module are NOT included.

More Rich interfaces

various interfaces including: M.2/CSI/DSI/HDMI/USB/ETH/PCIe/RS232/RS485

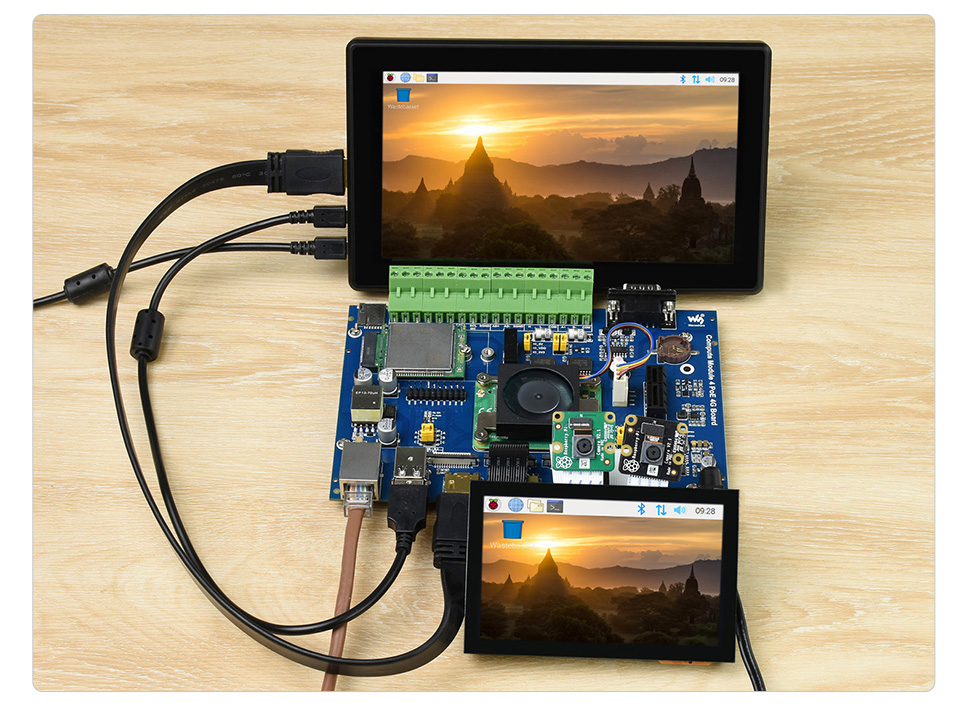

Application examples

suitable for Raspberry Pi applications where multiple peripherals are requiredor other industrial context

for reference ONLY, Compute Module 4, displays and cameras are NOT included.

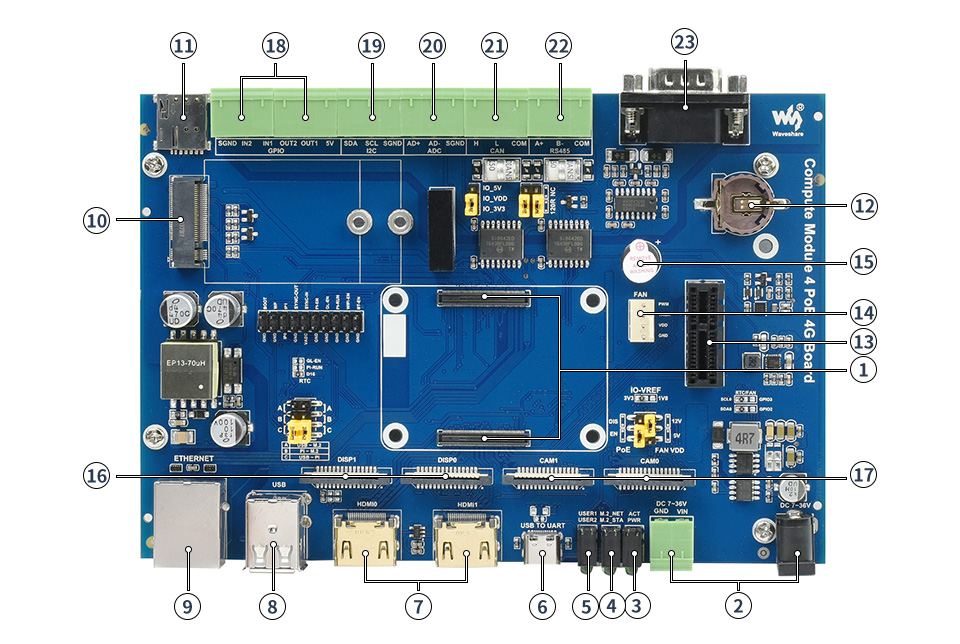

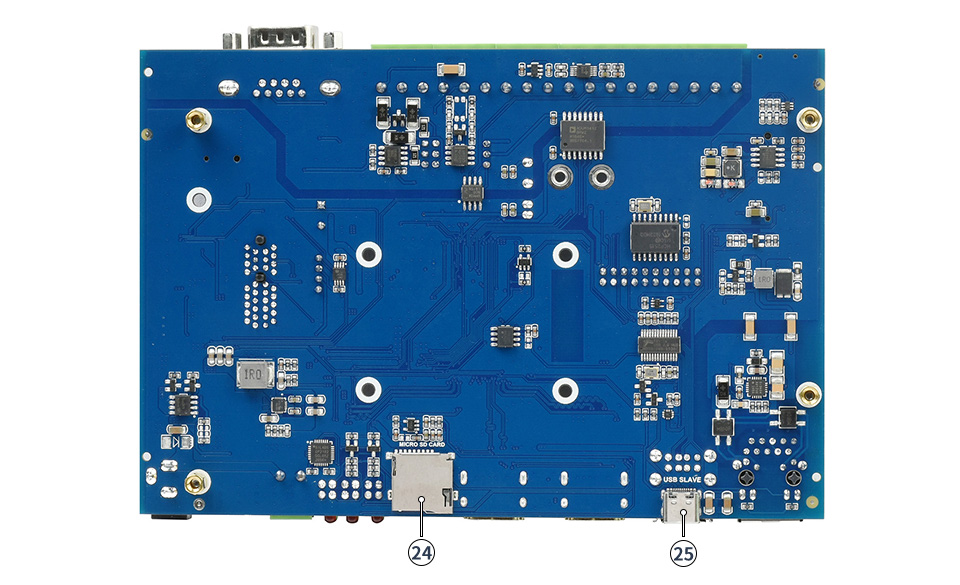

What's on board

Compute Module 4 socket for connecting Raspberry Pi Compute Module 4
Power input 7-36V wide range power supply
CM4 status indicator red: Raspberry Pi power indicator green: Raspberry Pi operating status indicator
M.2 status indicator red: enabled indicator green: operating status indicator
User LED handy for I/O output testing, or program running status monitoring
USB TO UART for serial debugging
HDMI dual HDMI ports, supports dual 4K 30fps output
USB 2.0 dual USB 2.0 ports, for connecting USB devices
RJ45 Gigabit Ethernet 10/100/1000M auto-negotiation Gigabit Ethernet port, with PoE Power Over Ethernet features
M.2 slot for connecting 5G/4G communication module
SIM card slot supports standard SIM card for 4G/3G/2G communication

RTC real time clock battery holder supports CR1220 button cell
PCIe Gen 2 × 1 socket
Fan header for connecting cooling fan, allows speed adjustment and measurement
Buzzer
DISP dual MIPI DSI display ports
CAM dual MIPI CSI camera ports
Isolated GPIO allows controlling / detecting devices via GPIO
Isolated I2C allows controlling / reading devices via I2C
Isolated ADC ADC differential input
Isolated CAN interface
Isolated RS485 interface
Isolated RS232 interface
