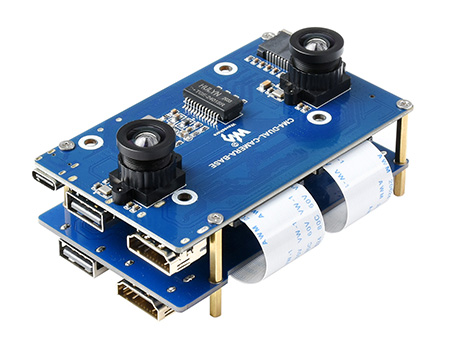

Binocular Camera Base Board Designed for Raspberry Pi Compute Module 4, Optional Interface Expander

Производитель: Waveshare Electronics
Под заказ

Доставка курьером по Москве (в пределах МКАД)

Ориентировочная стоимость (Время доставки и итоговая стоимость согласуются индивидуально с каждым клиентом):

Товар весом до 10 кг - 500 ₽

Товар весом свыше 10 кг - 800 ₽

		 Доставка в любой регион РФ почтой России и транспортными компаниями: СДЭК, 5POST, Boxberry, Деловые линии, DPD.


Стоимость доставки зависит от города назначения и размера посылки. Вы можете самостоятельно рассчитать стоимость доставки на сайтах транспортных компаний.

Самовывоз по адресу г. Москва Варшавское ш., д.26, стр. 10

Выдача товара производится согласно графика работы:

Пн-Чт: с 9:00 до 18:00

Пт: с 9:00 до 17:00

Обед с 13:00 до 14:00 - выдача товара не производится.

Оплата только безналичным способом!
Мы не работаем с наличным расчетом

Вы можете оплатить заказ следующими способами:

Онлайн оплата банковской картой (Visa, MasterCard, МИР, Union Pay) через процессинговый центр ПАО «Сбербанк».
Через систему быстрых платежей (СБП) по QR-коду.
Через агрегаторов платежных систем Ю-касса или LifePay.
В личном кабинете «Сбербанк Онлайн» в разделе «Переводы и платежи», «Перевод организации».
Лично в отделении банка при предъявлении распечатанного счета.

Binocular camera base board Designed for Raspberry Pi Compute Module 4, optional interface expander

Binocular camera base for CM4

suitable for evaluating the Raspberry Pi CM4 or being integrated into end products

Designed for Compute Module 4 Lite/eMMC variants

Ordering options

Dual camera base onlyStandard CM4 socket, dual cameras onboard, supports video output for all CM4 variants, along with networking and USB connectivities.

Dual camera base + Interface expanderComes with additional interface expander, providing standard 40PIN GPIO header for HATs, M.2 slot for SSD or communication module, and more video/USB ports.

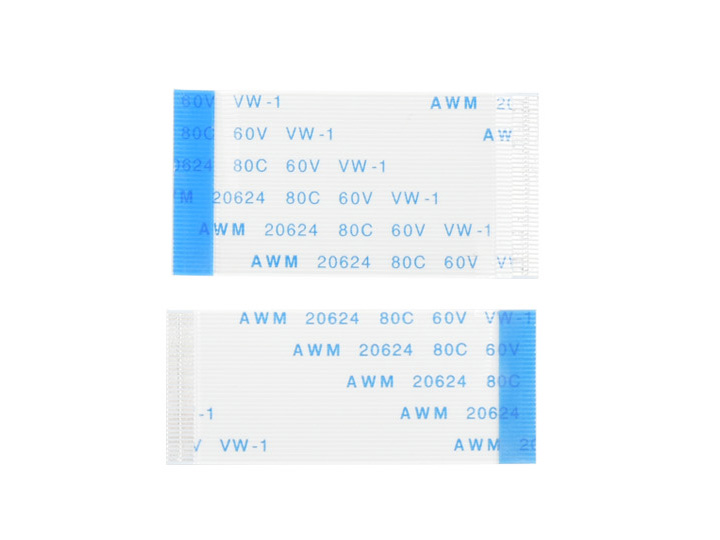

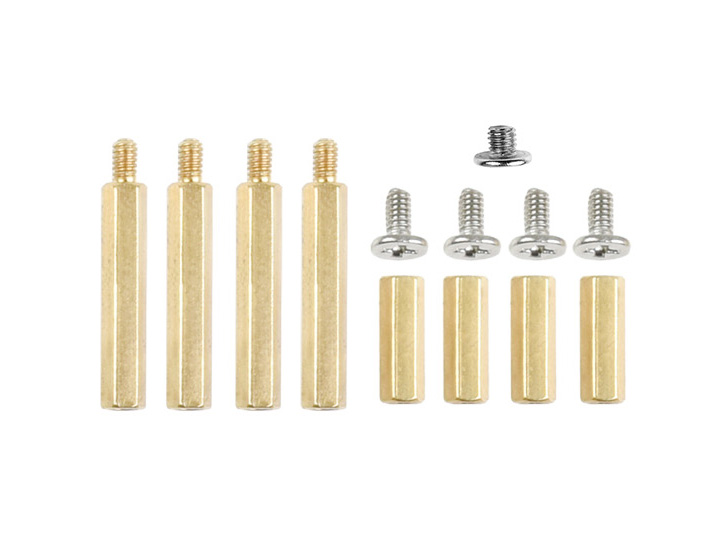

Please check the Package Content section for exact part list.

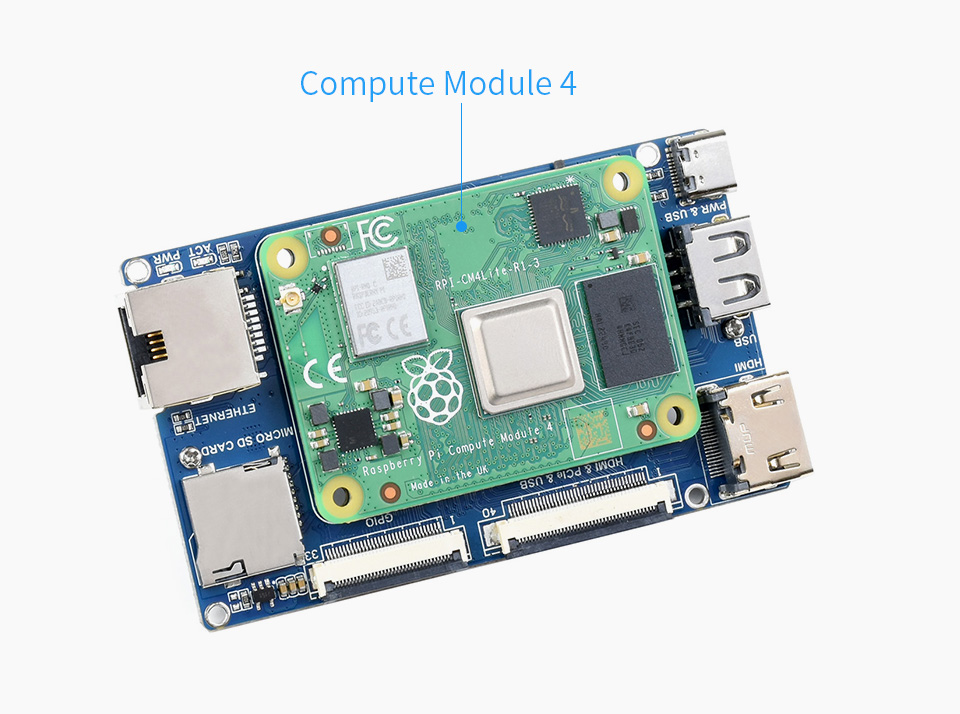

Connecting with Compute Module 4

standard CM4 socket, compatible with Compute Module 4 Lite/eMMC variants

for reference ONLY, CM4 is NOT included.

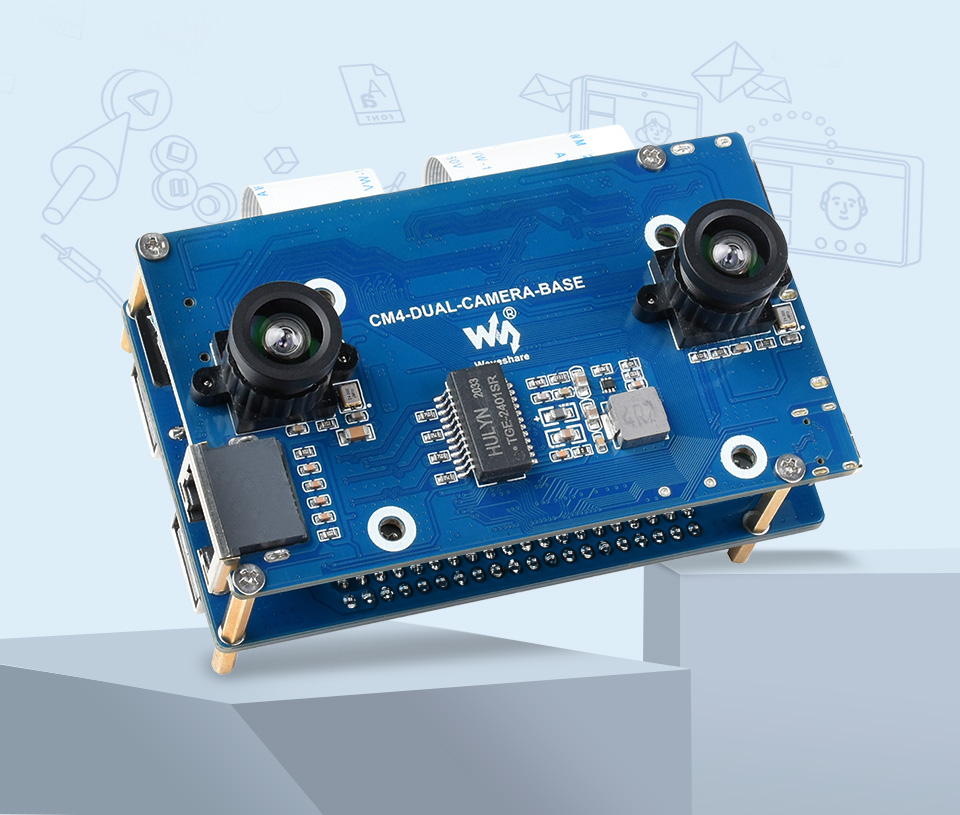

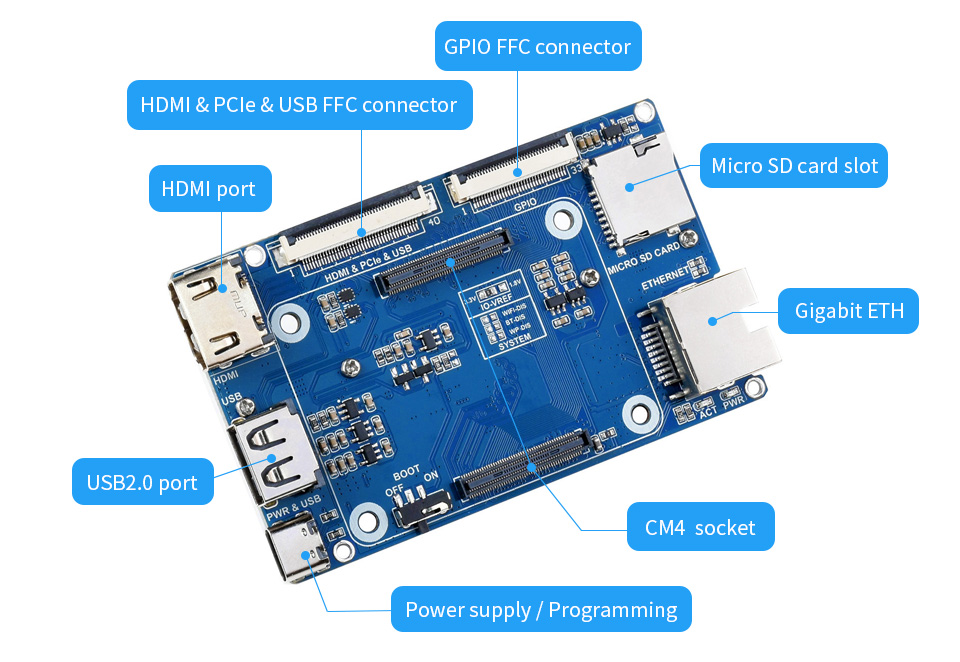

Dual camera base introduction

providing interfaces including ETH, HDMI, Micro SD, USB

Dual camera base specifications
CM4 socket	suitable for all variants of Compute Module 4
Networking	Gigabit Ethernet RJ45
USB	USB 2.0 × 1
FFC connector	HDMI & PCIe & USB FFC connector × 1
FFC connector	GPIO FFC connector × 1
Dual camera	pixels	8MP
	sensor	IMX219
	resolution	3280 × 2464 (per channel)
	CMOS size	1/4 inch
	aperture	F2.4
	focal length	2.6mm
	FOV	83/73/50 degree (diagonal/horizontal/vertical)
	distortion	< 1%
	baseline length	60mm
Video	HDMI × 1, supports 4K 30fps output
Storage	MicroSD card socket for Compute Module 4 Lite (without eMMC) variants
Power input	5V/2.5A
Dimensions	85.0 × 51.5mm

optional Interface expander introduction

providing interfaces including GPIO, HDMI, USB, M.2 M KEY

Interface expander specifications
USB	USB 2.0 × 3
FFC connector	HDMI & PCIe & USB FFC connector × 1
FFC connector	GPIO FFC connector × 1
Other connector	M.2 M KEY × 1, for connecting NVME SSD or communication module
Other connector	Raspberry Pi 40PIN GPIO header × 1
Video	HDMI × 1, supports 4K 30fps output
Dimensions	85.0 × 51.5mm

8MP, clear imaging, effective recognition

dual 8MP cameras, up to 3280 × 2464 resolution per camera

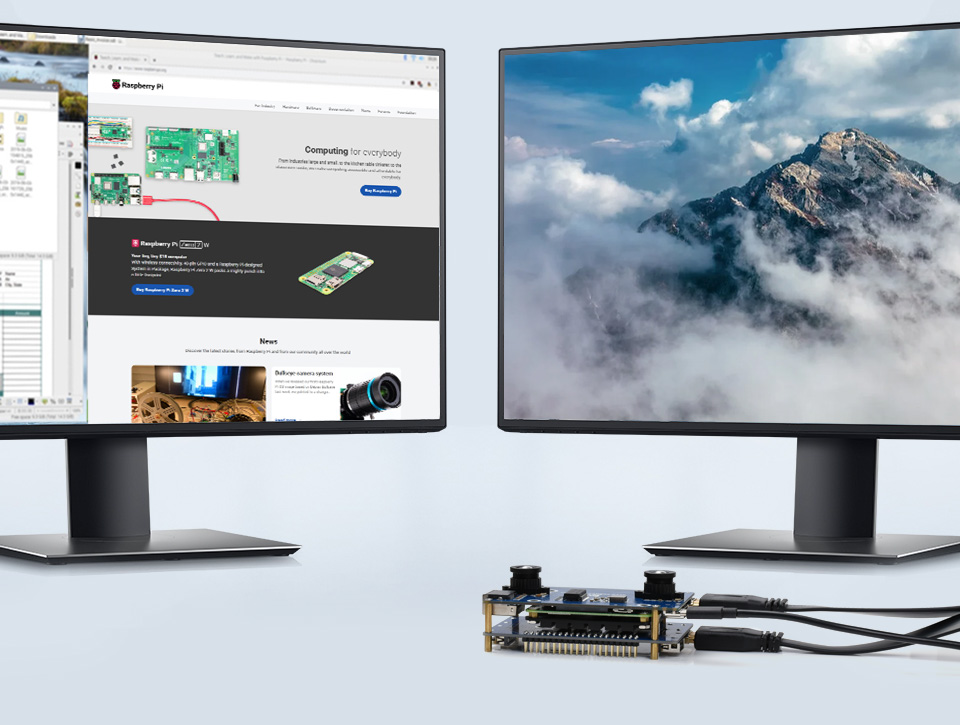

Dual 4K UHD outputs support*

dual HDMI ports, supports dual 4K 30fps outputs

* the interface expander is required for dual 4K outputs.

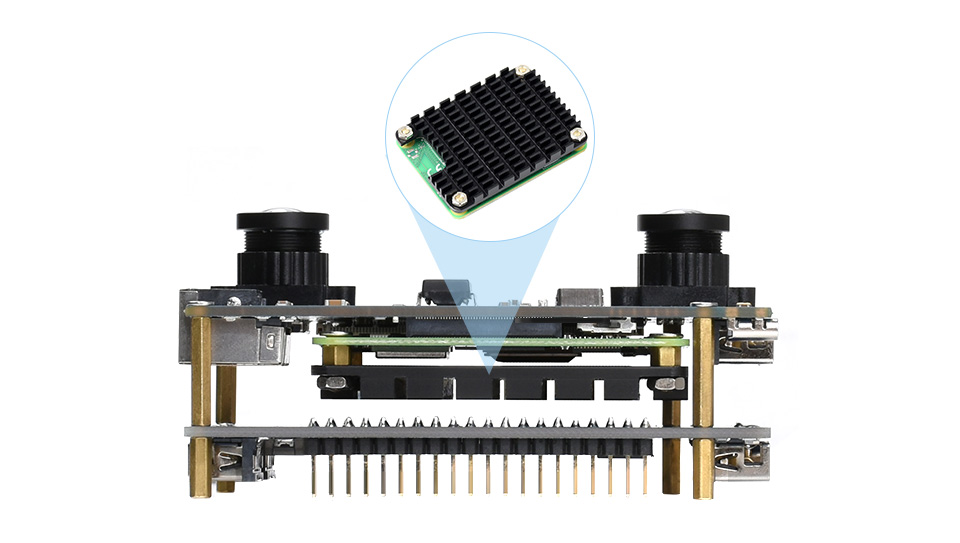

Reserved space for heatsink

allows attaching heatsink for better heat dissipation

for reference ONLY, CM4 and heatsink are NOT included.

Extensive applications

for AI applications like vision robots, depth vision projects, stereo vision projects...

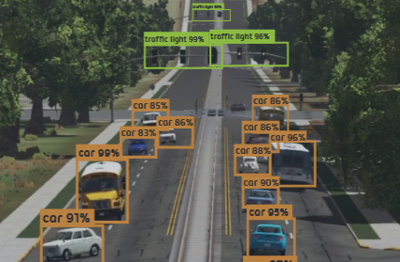

Intelligent trafficDetection and recognition for motor vehicles, non-motor vehicles, pedestrians, traffic signs, traffic events...

Intelligent drivingRecognizing and ranging around vehicles and road conditions, recognizing the driver status and providing intelligent assistance.

Math contestSuitable for teaching competitions like robotic vision, OpenCV, AI IoT projects, Python programming, and so on.

RoboticsUsed on industrial robots field, enabling robot functions like target identification, positioning, size measuring, binocular depth mapping, navigation...

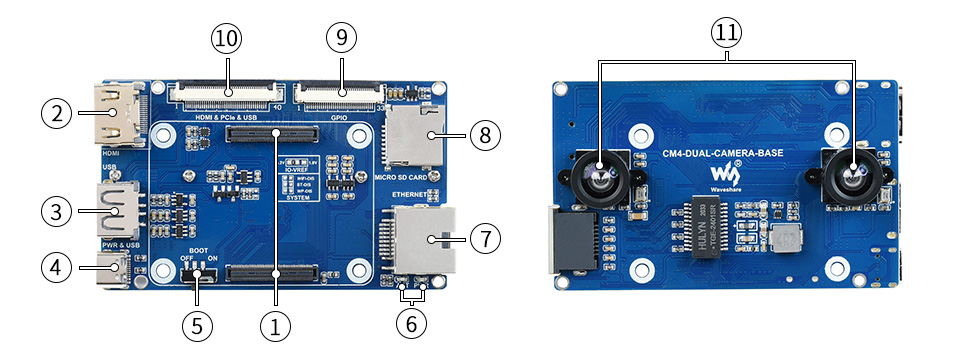

What's On Board

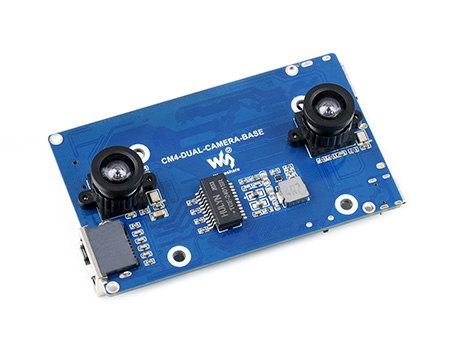

the Dual camera base

CM4 socket suitable for all variants of Compute Module 4
HDMI connector supports 4K 30fps output
USB 2.0 port for connecting sorts of USB devices
PWR & USBUSB-C connector, 5V DC power supply or USB programming port
BOOT selectionON: CM4 will be booted from USB-C interfaceOFF: CM4 will be booted from eMMC or Micro SD card

CM4 status indicatorPWR: Raspberry Pi power indicatorACT: Raspberry Pi operating status indicator
RJ45 Gigabit Ethernet10/100/1000M compatible
Micro SD card slotfor connecting a Micro SD card with pre-burnt image (Lite variant ONLY)
GPIO FFC connector for expanding 40PIN GPIO
HDMI & PCIe & USB FFC connector for expanding HDMI1, PCIe, USB
Dual camerasIMX219, 8MP

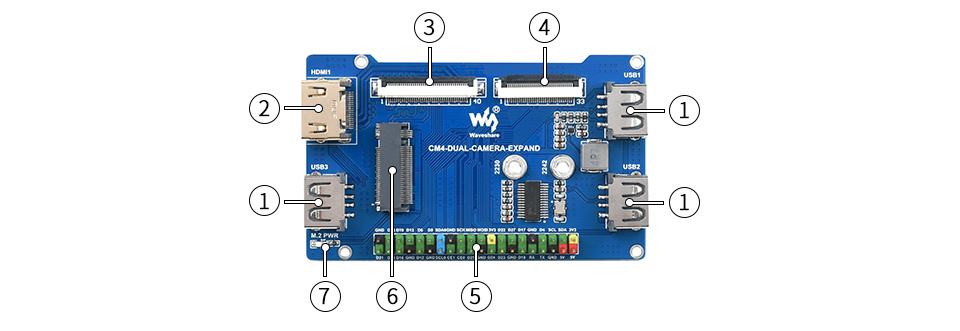

the Interface expander

USB 2.0 portfor connecting sorts of USB devices
HDMI1 connector supports 4K 30fps output
HDMI & PCIe & USB FFC connectorfor expanding HDMI1, PCIe, USB
GPIO FFC connectorfor expanding 40PIN GPIO

40PIN GPIO headerfor connecting sorts of Raspberry Pi HATs
M.2 M KEYfor NVME SSD, or communication module with PCIE M.2 M KEY interface
M.2 indicatorindicating operating status of the interface

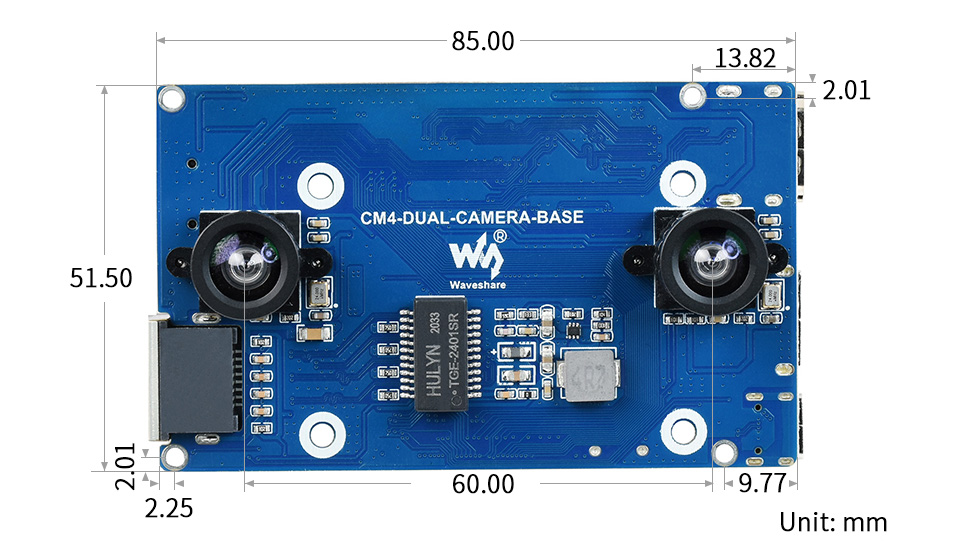

Outline dimensions

Comparing CM4 expansion boards

CM4 Base Board	Interface count and specifications
CM4 Base Board	PoE	Gigabit ETH	40PIN GPIO	PCIe	USB①	DSI	HDMI	CSI	RTC	Fan Header	Power Input	Features
NANO A			√		2.0×1			×1			5V	CM4 sized
NANO B		×1	√		2.0×1	×1	×1	×1			5V	CM4 sized
NANO C			√		2.0×1	×1	×1	×1			5V	Onboard Camera
Duino				M.2 M	2.0×1		×1	×1			5V	Arduino compatible
mini Base A		×1	√	M.2 M	2.0×4	×1	×2	×2		5V	5V	mini size
mini Base B		×1	√	M.2 M	2.0×4	×1	×2	×2	√	5V	5V	mini size
mini Base C		×1	√	M.2 M	2.0×2		×1	×2	√	5V	5V	Dedicated 40PIN LCD Connector
Touch screen		×1		M.2 M	2.0×4		×1	×1			5V	IPS screen
Mini Dual Gigabit		×2	√		2.0×1					5V SH1.0	5V	dual ETH
Binocular camera		×1	√	M.2 M	2.0×4		×2				5V	dual 8MP cameras
4CH RS485		×1			2.0×2		×1	×2	×1	5V	7-36V	dual ETH
WIFI6 DUAL ETH		×1	√	M.2 E	2.0×3	×1	×2	×2	×1	5/12V	7-36V	WIFI6 dual ETH
Dual Gigabit ETH		×2	√		3.0×3	×1	×2	×2	√	5/12V	7-36V
IoT Dual Gigabit ETH		×2	√		3.0×2	×1	×2	×2	√	5/12V	5V	5G/4G support
IoT Base	√	×1		Gen2×1	2.0×2	×2	×2	×2	√	5/12V	7-36V	5G/4G supportRS232RS485ADC
PoE Base (B)	√	×1	√	Gen2×1	2.0×4	×2	×2	×2	√	5/12V	5V	RS232RS485
PoE UPS Base	√	×1	√	M.2 M	2.0×4	×1	×2	×2	√	5/12V	7-36V	UPS
PoE Base	√	×1	√		3.0×4	×2	×2	×2	√	5/12V	7-36V
Raspberry Pi official	②	×1	√	Gen2×1	2.0×4	×2	×2	×2	√	12V	12V
Wireless base		×1		M.2 B / Mini-PCIe	2.0×3		×1	×1	√	5/12V	5V or 7-36V	5G/4G support RS485 CAN rail-mount
5″ touch screen	②	×1	√	M.2 M	2.0×4		×1	×2	√	5/12V	5V
7″ all-in-one		×1		M.2 M	2.0×4	used	×1	used	√	5/12V used	7-36V	touch screen camera speaker
Note	① USB 3.0 is equivalent to USB 3.2 Gen1 ② There's PoE header only on the Raspberry Pi official IO board without PoE circuit, that means additional PoE module is required for the official IO board to enable PoE feature. Unless otherwise specified, the PoE feature here stands for integrating 802.3af-compliant PoE circuit (5V/2.5A).
