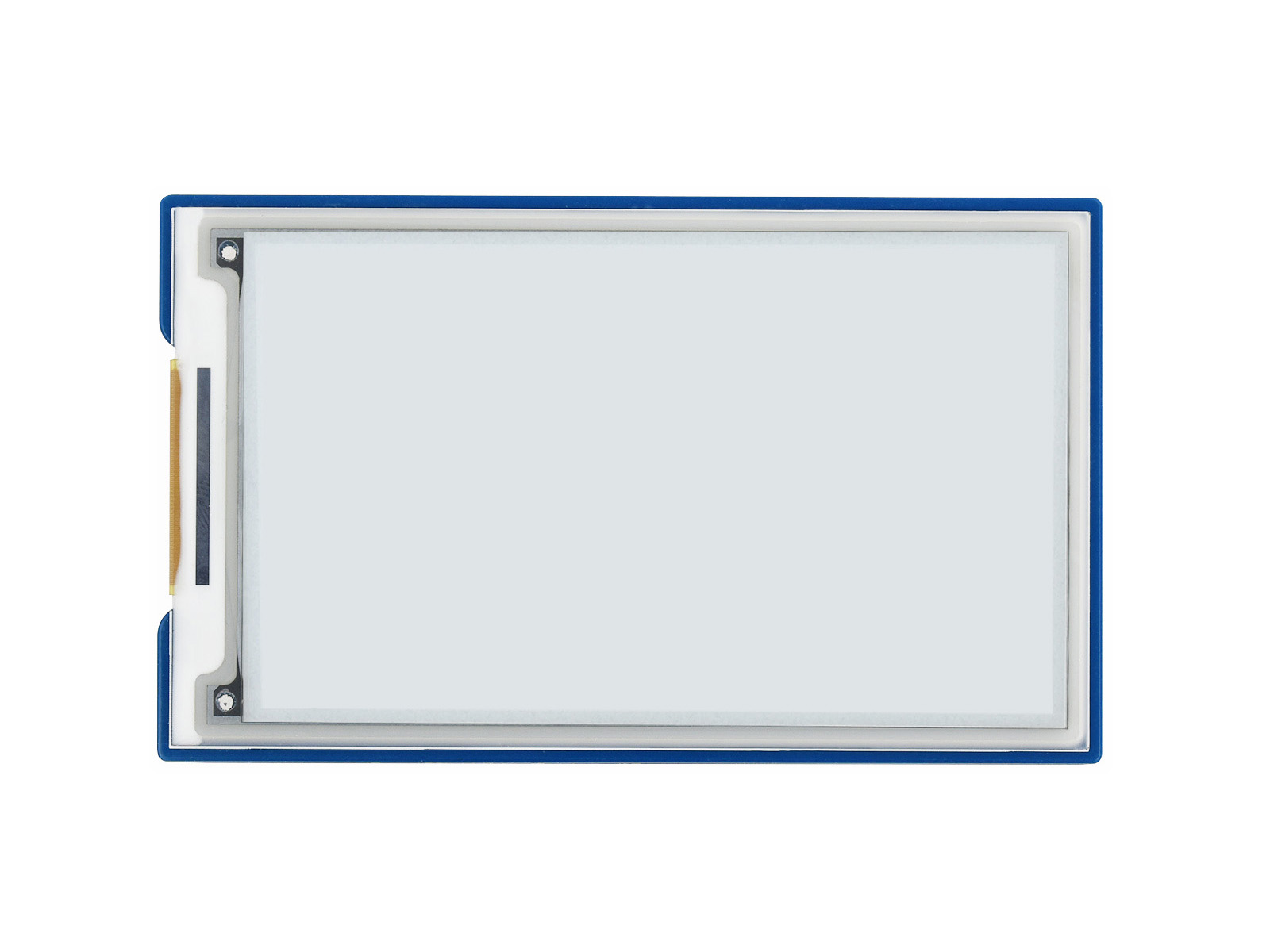

3.7inch E-Paper E-Ink Display Module for Raspberry Pi Pico, 480*280, Black / White, 4 Grayscale, SPI

Изображение служит только для ознакомления, перед покупкой уточняйте точные характеристики в технической документации!

УТ003265980

Нет отзывов

3.7inch E-Paper E-Ink Display Module for Raspberry Pi Pico, 480*280, Black / White, 4 Grayscale, SPI

Производитель: Waveshare Electronics
Под заказ

Доставка курьером по Москве (в пределах МКАД)

Ориентировочная стоимость (Время доставки и итоговая стоимость согласуются индивидуально с каждым клиентом):

Товар весом до 10 кг - 500 ₽

Товар весом свыше 10 кг - 800 ₽

		 Доставка в любой регион РФ почтой России и транспортными компаниями: СДЭК, 5POST, Boxberry, Деловые линии, DPD.


Стоимость доставки зависит от города назначения и размера посылки. Вы можете самостоятельно рассчитать стоимость доставки на сайтах транспортных компаний.

Самовывоз по адресу г. Москва Варшавское ш., д.26, стр. 10

Выдача товара производится согласно графика работы:

Пн-Чт: с 9:00 до 18:00

Пт: с 9:00 до 17:00

Обед с 13:00 до 14:00 - выдача товара не производится.

Оплата только безналичным способом!
Мы не работаем с наличным расчетом

Вы можете оплатить заказ следующими способами:

Онлайн оплата банковской картой (Visa, MasterCard, МИР, Union Pay) через процессинговый центр ПАО «Сбербанк».
Через систему быстрых платежей (СБП) по QR-коду.
Через агрегаторов платежных систем Ю-касса или LifePay.
В личном кабинете «Сбербанк Онлайн» в разделе «Переводы и платежи», «Перевод организации».
Лично в отделении банка при предъявлении распечатанного счета.

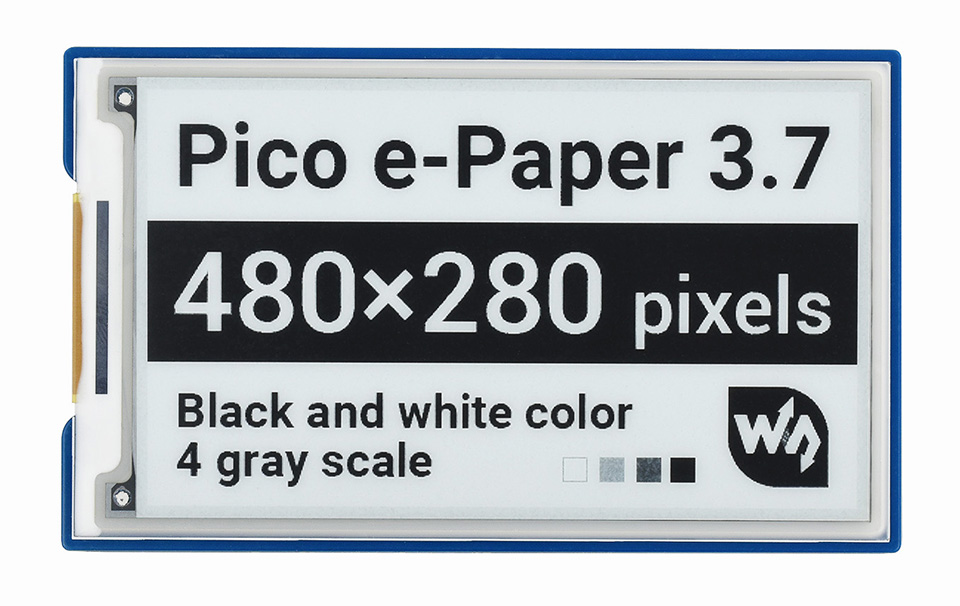

3.7inch e-Paper E-Ink Display Module for Raspberry Pi Pico, 480×280 pixels, Black / White, SPI Interface

3.7" e-Paper Module for Pico

partial refresh support, low power, wide viewing angle, paper-like effect

Ideal for price tags, shelf labels, industrial instruments...

Size3.7"
Resolution480×280
Viewing Angle>170°
Display ColorBlack and White
Grey Scale4

CommunicationSPI
Display PanelE-paper
ExperiencePaper-like
Comfortably ReadingEye Care, No Bluelight
EnvironmentAmbient Light Required
Display TypePassively Reflective
Power ConsumptionUltra Low
Display DurationPersists without Power
RefreshingPartial Refresh Support

Features at a glance

No backlight, keeps displaying last content for a long time even when power down
Ultra low power consumption, basically power is only required for refreshing
SPI interface, requires minimal IO pins
Onboard voltage translator, compatible with 3.3V / 5V MCUs
Comes with development resources and manual (Raspberry Pi Pico C/C++ and MicroPython examples)

Specifications

operating voltage	3.3V/5V	display color	black, white
resolution	480×280 pixels	grey scale	4
interface	3-wire SPI, 4-wire SPI	viewing angle	>170°
partial refresh time	0.3s	full refresh time	3s
outline dimensions	95.3 × 56.9mm	display size	81.12 × 47.32mm
refresh power	26.4mW (typ.)	standby current	<0.01uA (almost none)
dot pitch	0.169 × 0.169mm

Advantages of EINK

E-paper display utilizes microcapsule electrophoretic technology for displaying, the principle is: charged particles suspended in clear fluid will move to sides of microcapsule when electric field is applied, making the microcapsule become visible by reflecting ambient light, just as traditional printed paper. E-paper display will clearly display images/texts under lamplight or natural light, requires no backlight, and features nearly up to 180° viewing angle. It is usually used as e-reader due to its paper-like effect.

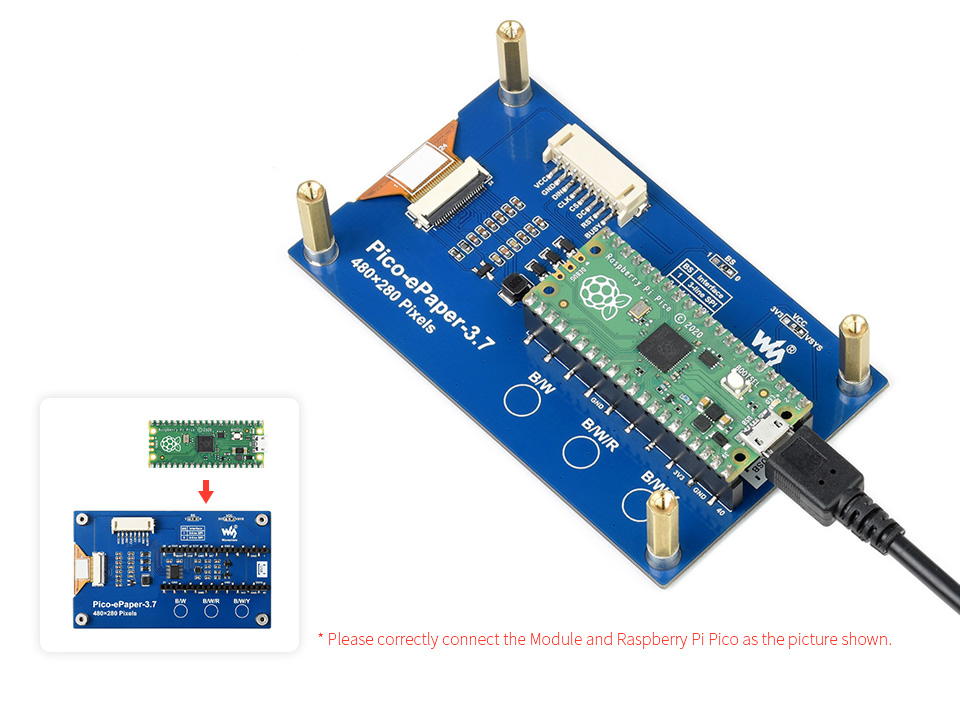

Raspberry Pi Pico header compatibility

onboard female pin header for direct attaching to Raspberry Pi Pico

Raspberry Pi Pico is NOT included.

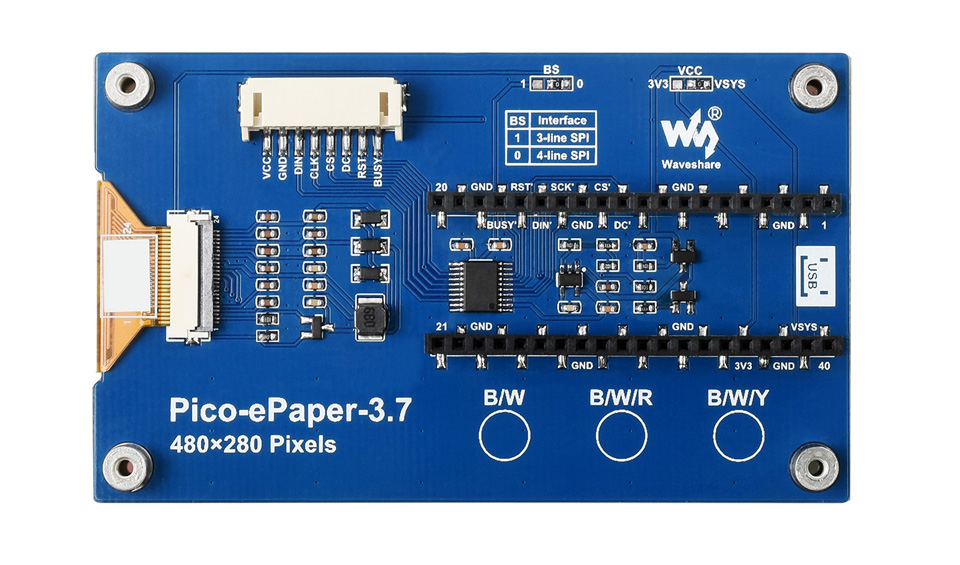

Onboard SPI control interface

for use with other controller boards like Raspberry Pi/Jetson Nano/Arduino/STM32

VCC	3.3V/5V
GND	Ground
DIN	SPI MOSI pin
CLK	SPI SCK pin
CS	SPI chip selection, low active
DC	Data / Command selection (high for data, low for command)
RST	External reset, low active
BUSY	Busy status output

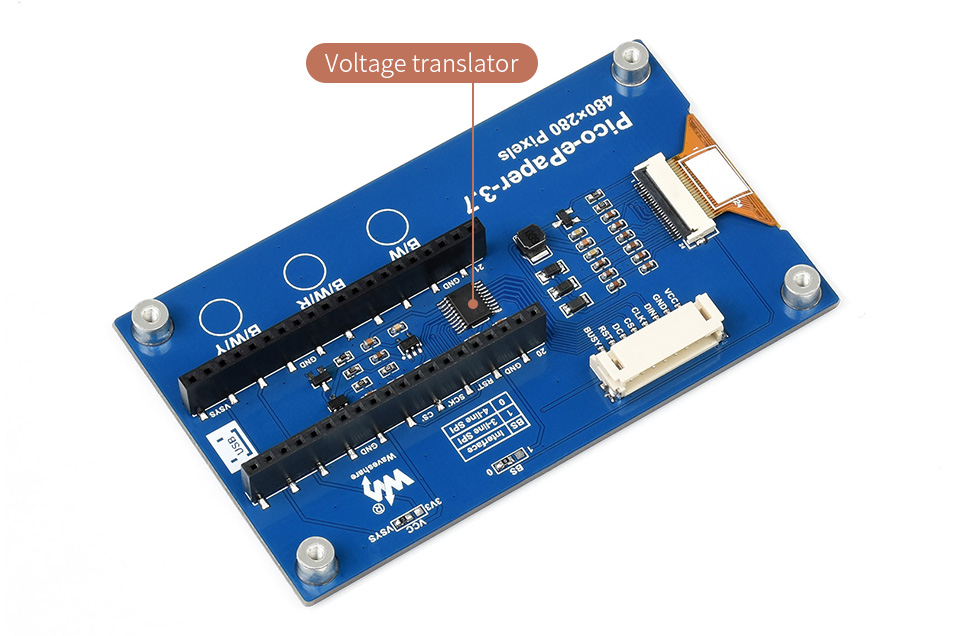

Onboard Voltage Translator

compatible with 3.3V / 5V MCUs

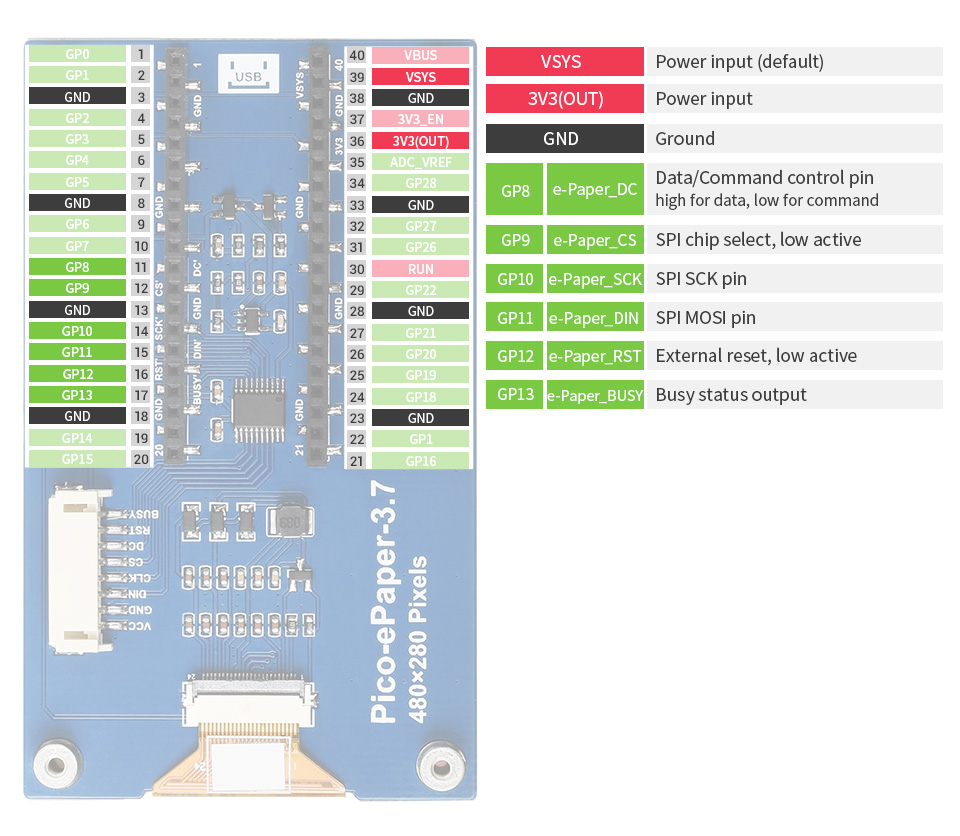

Pinout definition

Application examples

Suitable for price Tags, asset/equipment Tags, shelf labels, conference name tags...

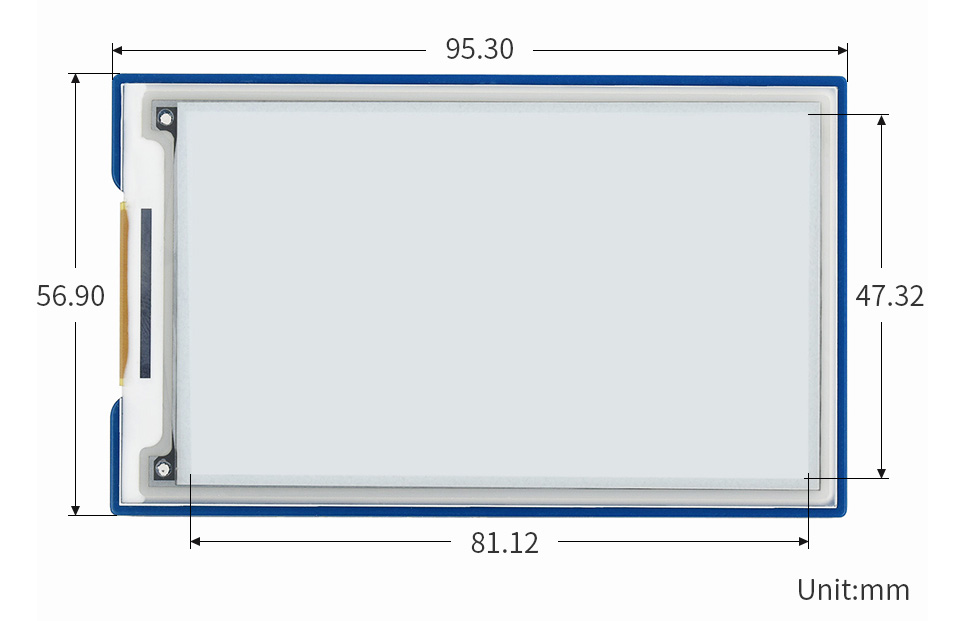

Outline dimensions

Resources & Services

WIKI:Pico-ePaper-3.7

* Resources for different product may vary, please check the wiki page to confirm the actually provided resources.

Selection guide

Part Number	Colors	Grey Scale	Resolution	Display size (mm)	Full Refresh Time (s)	Partial Refresh¹	Feature	Interface
Pico-ePaper-2.13	black, white	2	250 × 122	48.55 × 23.70	2	√		SPI
Pico-ePaper-2.13-B	red, black, white	2	250 × 122	48.55 × 23.71	15			SPI
Pico-ePaper-2.13-D	black, white	2	212 × 104	48.55 × 23.71	2	√	Flexible	SPI
Pico-ePaper-2.66	black, white	2	296 × 152	60.088 × 30.704	5	√		SPI
Pico-ePaper-2.66-B	red, black, white	2	296 × 152	60.088 × 30.704	15			SPI
Pico-ePaper-2.7	black, white	4	264 × 176	57.288 × 38.192	6		Buttons	SPI
Pico-ePaper-2.9	black, white	2	296 × 128	66.89 × 29.05	2	√		SPI
Pico-ePaper-2.9-B	red, black, white	2	296 × 128	66.90 × 29.06	15			SPI
Pico-ePaper-2.9-D	black, white	2	296 × 128	66.90 × 29.06	2	√	Flexible	SPI
Pico-CapTouch-ePaper-2.9	black, white	2	296 × 128	66.89 × 29.05	2	√	Touch	SPI
Pico-ePaper-3.7	black, white	4	480 × 280	81.12 × 47.32	3	√		SPI
Pico-ePaper-4.2	black, white	4	400 × 300	84.8 × 63.6	4		Buttons	SPI
Pico-ePaper-4.2-B	red, black, white	2	400 × 300	84.8 × 63.6	15		Buttons	SPI
Pico-ePaper-5.65	7-color	2	600 × 448	114.9 × 85.8	<35		Colorful	SPI
Pico-ePaper-5.83	black, white	2	648 × 480	119.232 × 88.320	5			SPI
Pico-ePaper-5.83-B	red, black, white	2	648 × 480	119.232 × 88.320	20			SPI
Pico-ePaper-7.5	black, white	2	800 × 480	163.2 × 97.92	5			SPI
Pico-ePaper-7.5-B	red, black, white	2	800 × 480	163.2 × 97.92	16			SPI
