3.5inch Touch Display Module for Raspberry Pi Pico, 65K Colors, 480×320 pixels, SPI Interface

3.5" Touch Display Module for Pico

resistive touch controller XPT2046, ILI9488 driver, using SPI bus

Comes with Raspberry Pi Pico C/C++ and MicroPython Demo

Size3.5"
Resolution480×320
Display Color65K Colors
Display PanelIPS
Touch TypeResistive
InterfaceSPI
Driver/ControllerILI9488/XPT2046

Features at a glance

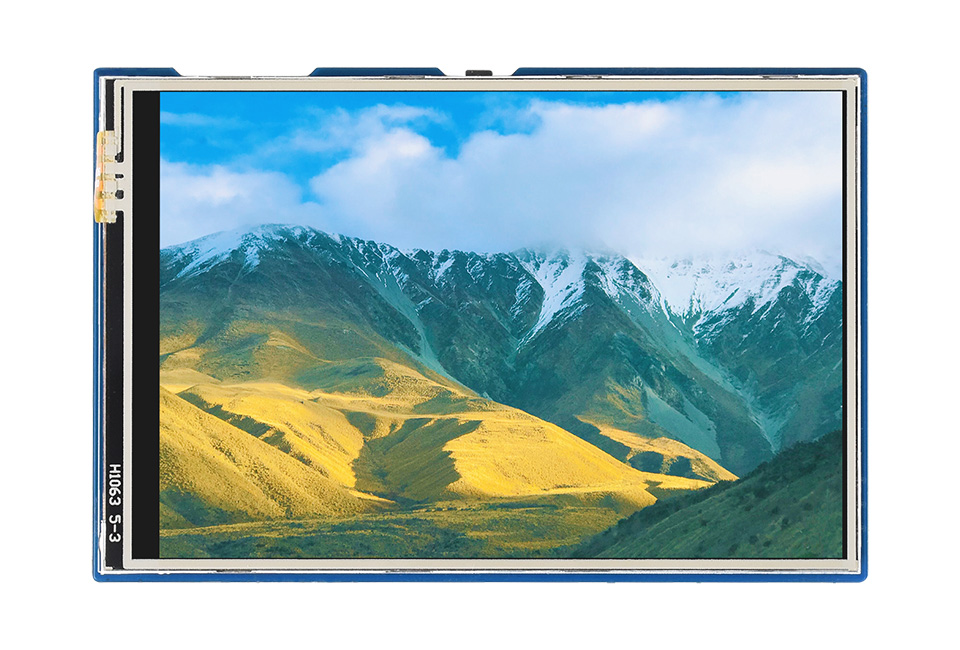

480×320 resolution, IPS screen, 65K colors, clear and colorful displaying effect
Dedicated touch controller, bringing more smooth touching effect than AD-controlled solutions
MicroSD card slot for storing images and direct displaying them easily
Programmable backlight control, power saving
Comes with development resources and manual (Raspberry Pi Pico C/C++ and MicroPython examples)

Specifications

Operating voltage	5V	Resolution	480×320 pixels
Communication Interface	SPI	Display size	73.44 × 48.96 mm
Display Panel	IPS	Pixel size	0.153 × 0.153 mm
Driver	ILI9488	Dimensions	86.00 × 57.20 mm
Touch Controller	XPT2046

Raspberry Pi Pico header compatibility

onboard female pin header for direct attaching to Raspberry Pi Pico

Raspberry Pi Pico is NOT included.

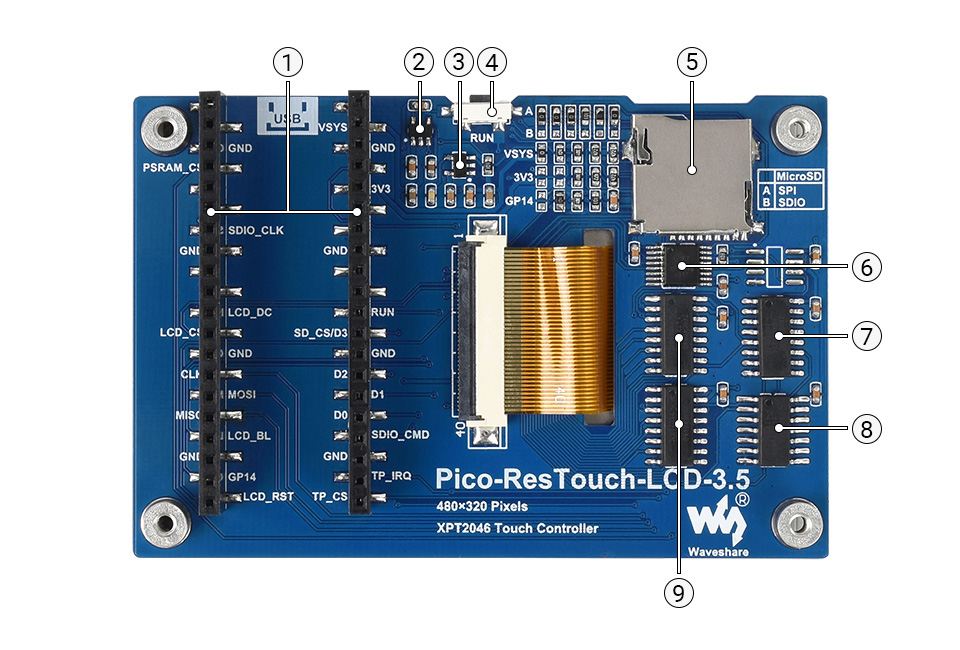

What's On Board

Rapsberry Pi Pico header
CAT6219 LCD backlight power chip
RT9193-33 3.3V linear voltage regulator
Pico reset button
MicroSD card slot

XPT2046 resistive touch controller
74HC4040 counter chip, for clock frequency division
74HC04D inverter chip
74HC4094 serial data to parallel data converter

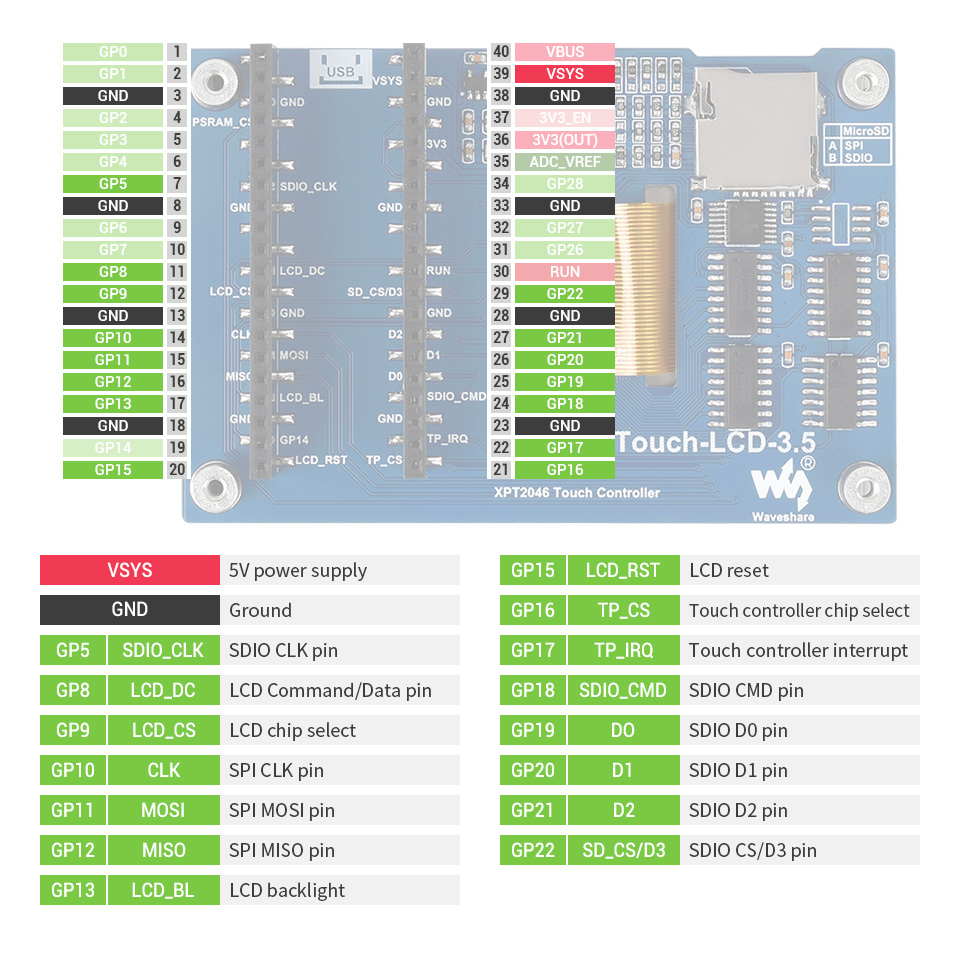

Pinout definition

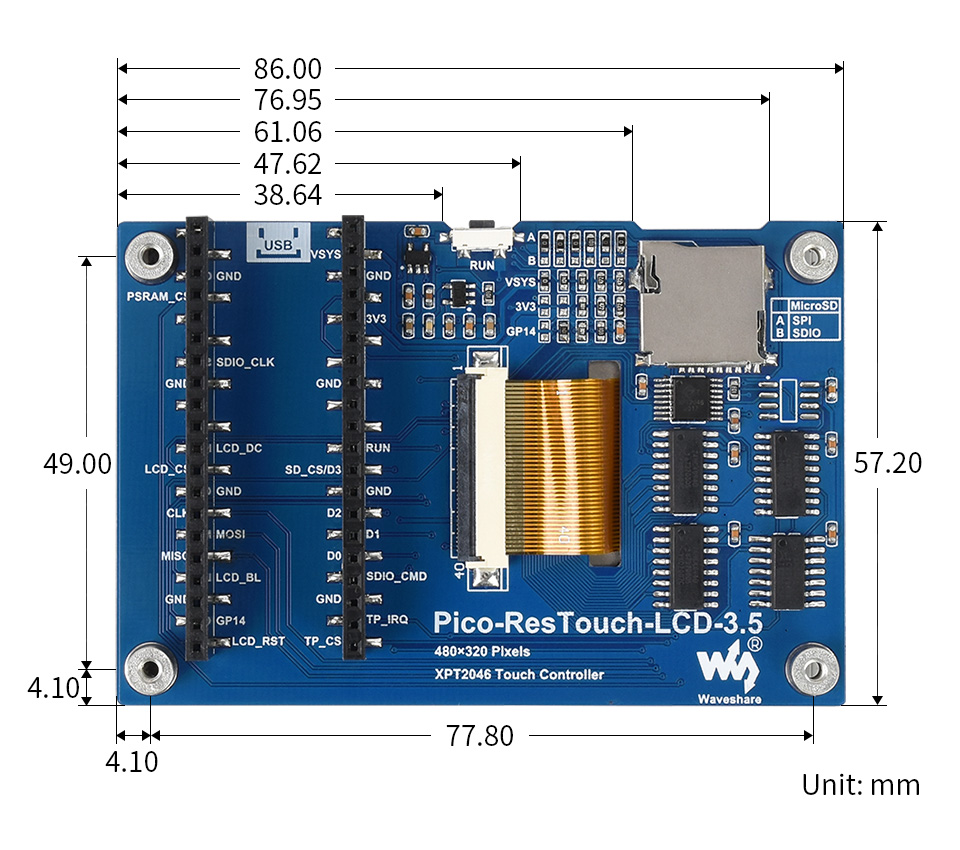

Outline dimensions

Resources & Services

WIKI:Pico-ResTouch-LCD-3.5

* Resources for different product may vary, please check the wiki page to confirm the actually provided resources.

Selection guide

Part Number	Type	Display color	Pixels	Display size (mm)	Bus	Driver	Dimensions (mm)	Touch
Pico-LCD-0.96	IPS	65K	160×80	21.70×10.80	SPI	ST7735S	52.00×25.00
Pico-LCD-1.14	IPS	65K	240×135	24.91×14.86	SPI	ST7789	52.00×25.00
Pico-LCD-1.3	IPS	65K	240×240	23.40×23.40	SPI	ST7789	52.00×26.50
Pico-LCD-1.44	TFT	65K	128×128	25.50×26.50	SPI	ST7735S	52.00×26.50
Pico-LCD-1.8	TFT	65K	160×128	35.04×28.03	SPI	ST7735S	52.00×34.50
Pico-LCD-2	IPS	65K	320×240	40.80×30.60	SPI	ST7789VW	52.00×35.00
Pico-ResTouch-LCD-2.8	IPS	262K	320×240	57.60×43.20	SPI	ST7789	70.20×50.20	√
Pico-ResTouch-LCD-3.5	IPS	65K	480×320	73.44×48.96	SPI	ILI9488	86.00×57.20	√
