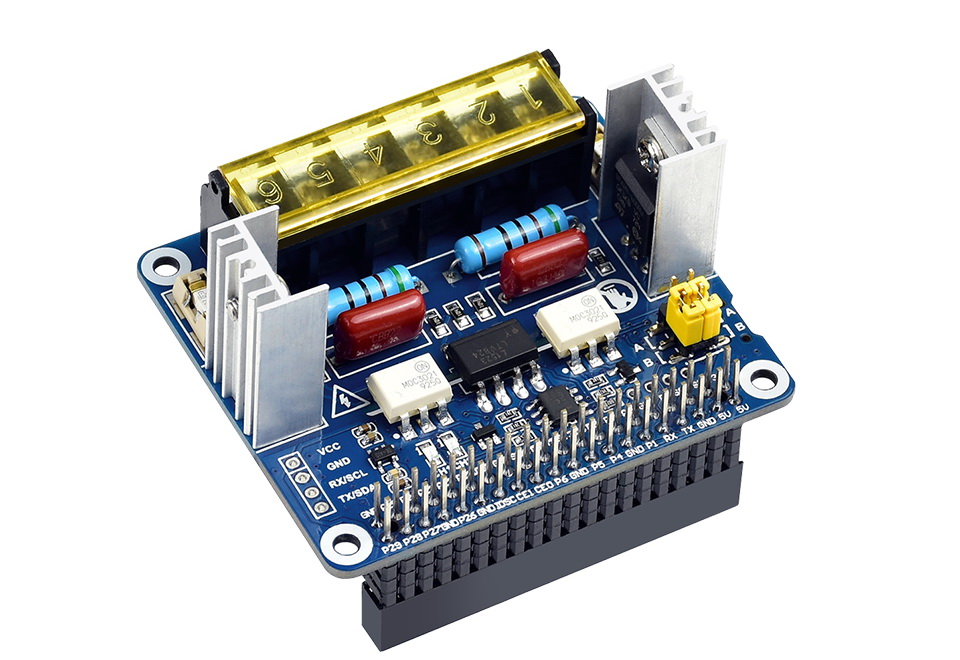

Dual Channels Bidirectional Triac HAT for Raspberry Pi, Integrated MCU, Commands Control, UART / I2C

Dual Channels Triac HAT

Bidirectional SCR isolated HAT, Dual Channels Triac Output Control

Designed for Raspberry Pi

Advantages Over Relay

High efficiency, no mechanical noise or wear, quick response, adjustable output

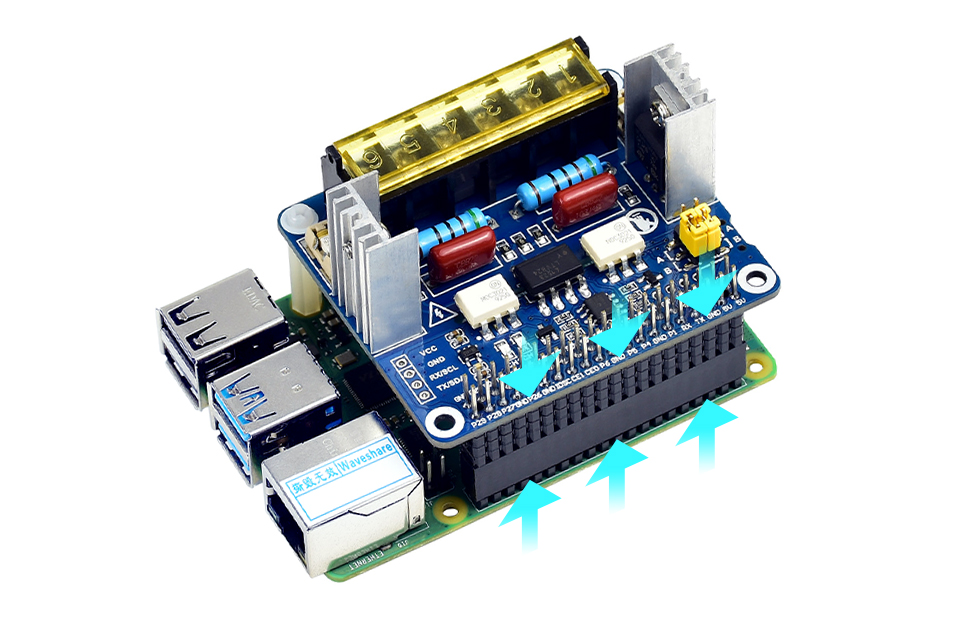

Designed for Raspberry Pi series

Standard Raspberry Pi 40PIN GPIO header, customized for Raspberry Pi series boards

Features at a glance

STM32F0 MCU controller, requires minimal Raspberry Pi resource, UART / I2C communication
RC snubber circuit, protect the triac from power fluctuation
Up to 4400W output power, under ideal heat dissipation condition
Optocoupler isolation, preventing interference from the high voltage circuit
Indicator for easy checking the status of triac
Reserved UART and I2C interface, for working with other host control boards
Data rate: up to 921.6kbps for UART，up to 1024kbps for I2C
Comes with development resources and manual (examples in C and Python)

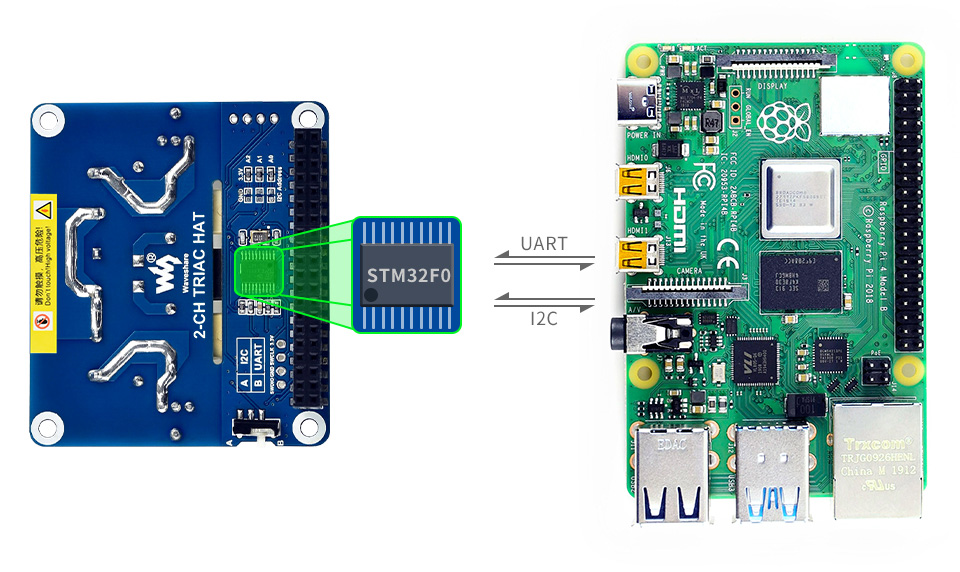

STM32F0 MCU Onboard

Integrates STM32F030 MCU, supports directly command control, easy for developpingQuicker response, requires minimal resource from the Raspberry Pi

High data rate, always one step ahead

up to 921.6kbps for UART，up to 1024kbps for I2C

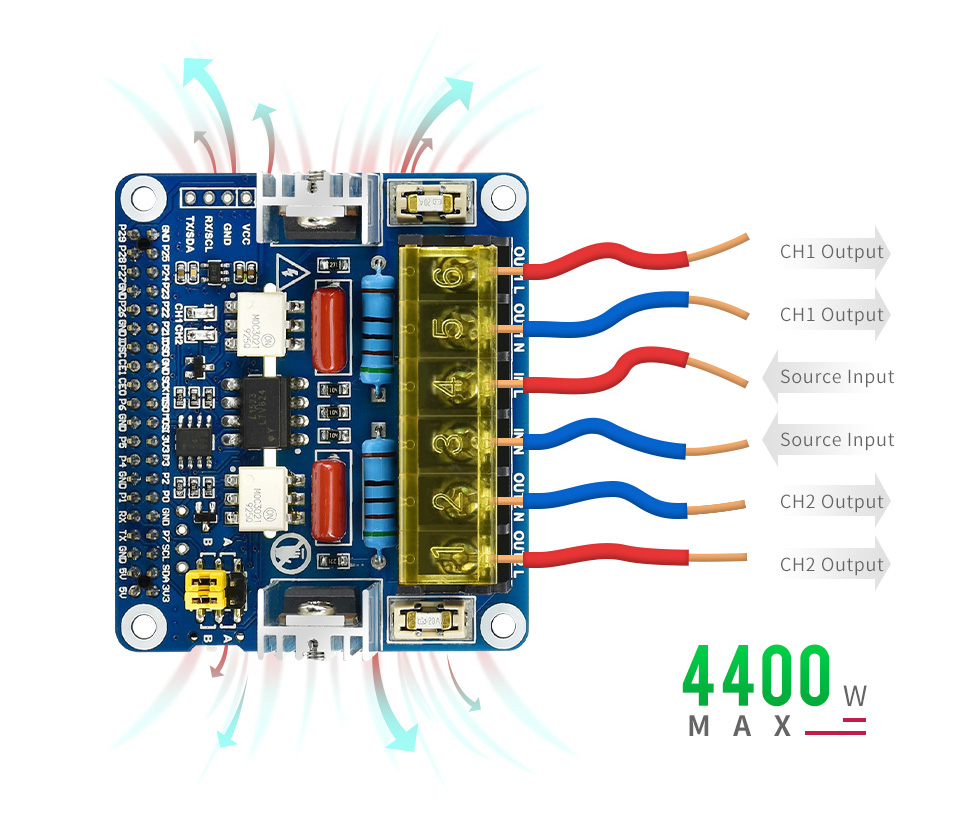

Powerful output power

Up to 4400W output power, under ideal heat dissipation condition

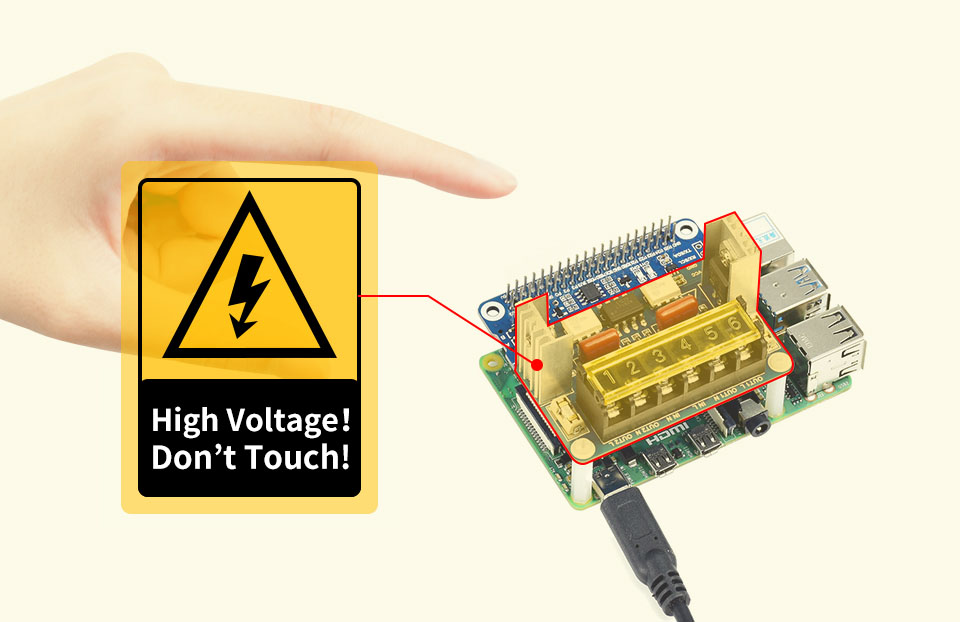

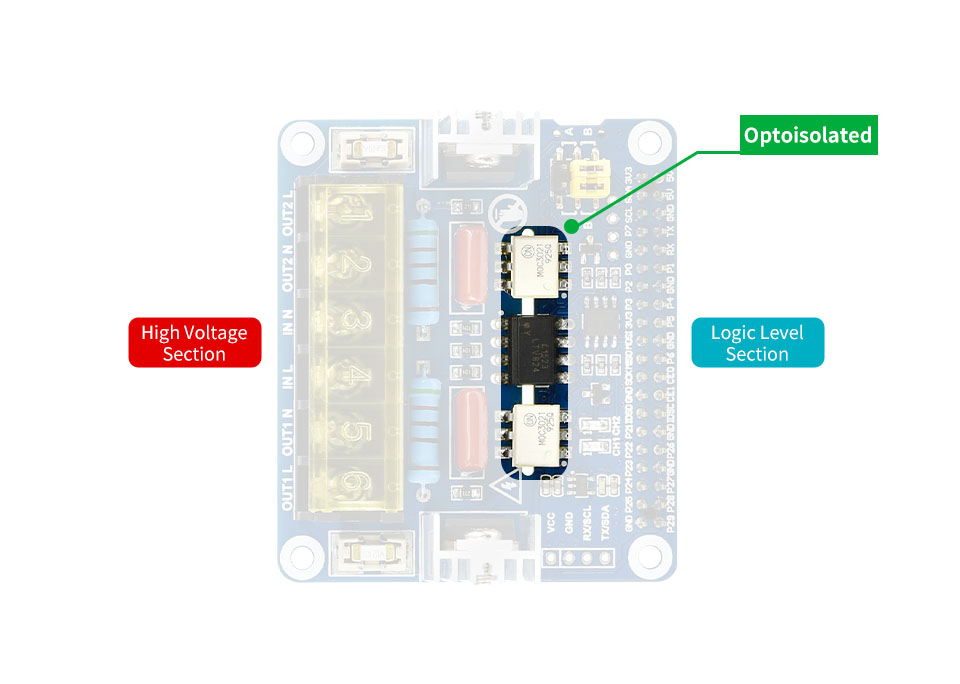

Optocoupler isolation Safety first!

Optoisolated solution, preventing interference from the high voltage circuit

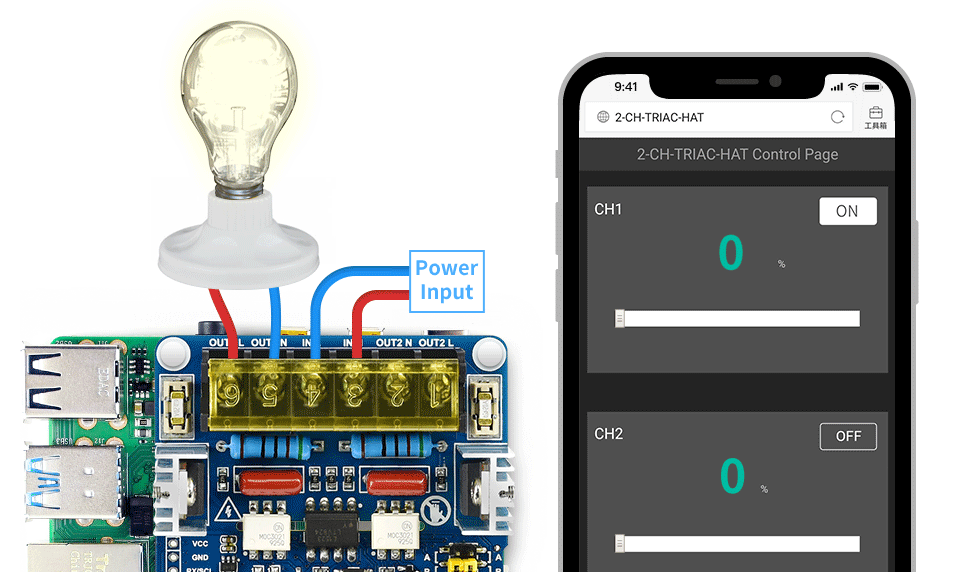

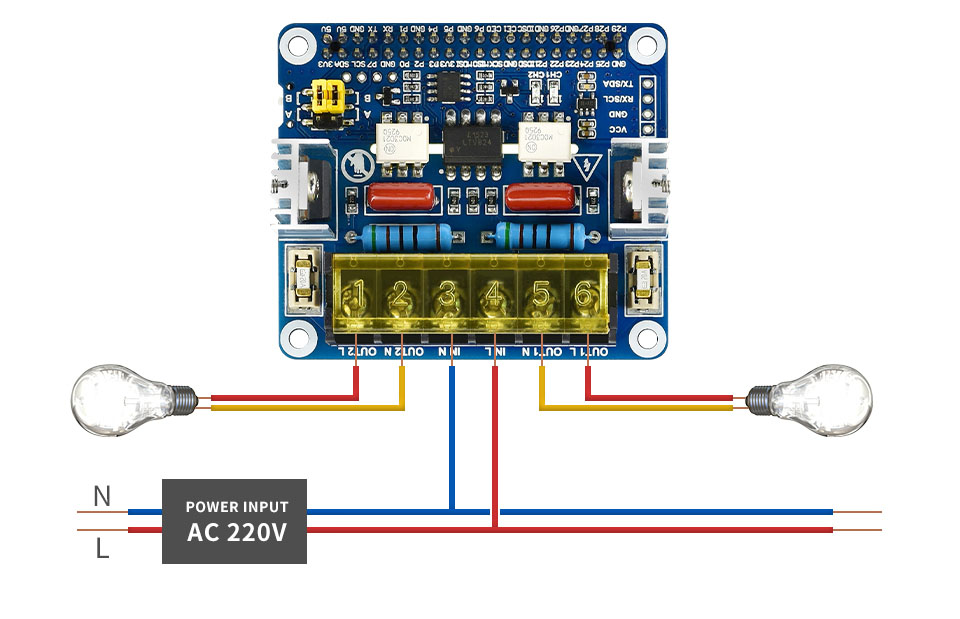

Home appliance support

in the example of controlling 220VAC home appliances

Applications

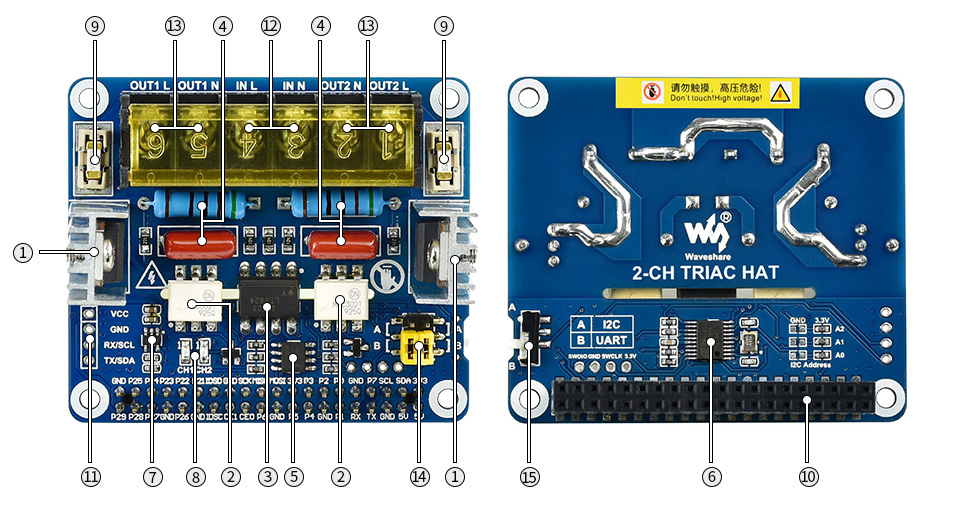

What's On Board

BTA24-600 high power bidirectional triac
MOC3021S photocoupler, the triac driver
LTV-824S AC photocoupler
RC snubber circuit
LM358DR OP amplifier
STM32F030F4P6 main controller
RT9193-33PB power chip
Output indicator
20A blow fuse

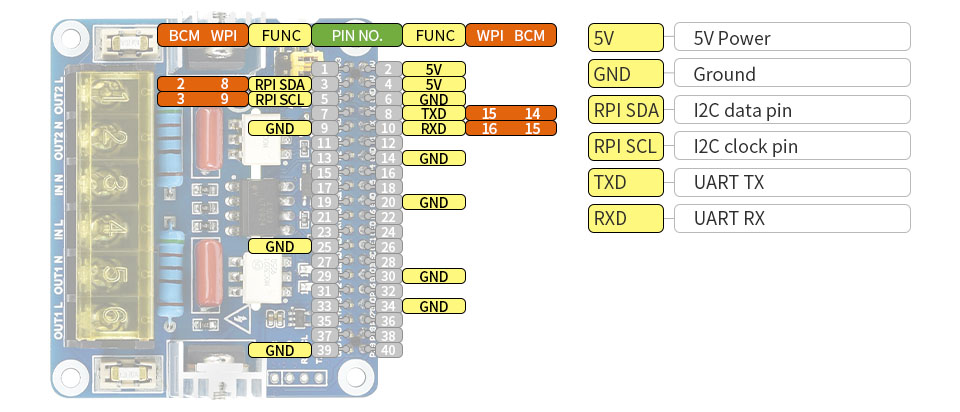

Standard Raspberry Pi 40PIN GPIO header
MCU control interface, for use with other host control boards like Arduino
AC input
AC output
Data bus selection A: use Raspberry Pi I2C bus B: use Raspberry Pi UART bus
Mode selection A: I2C mode B: UART mode

Specifications

AC voltage	100 ~ 600V	UART data rate	1.2 ~ 921.6 kbps
AC current	0~20A	I2C data rate	1024 kbps
Controller	STM32F030	Logic level voltage	3.3V/5V

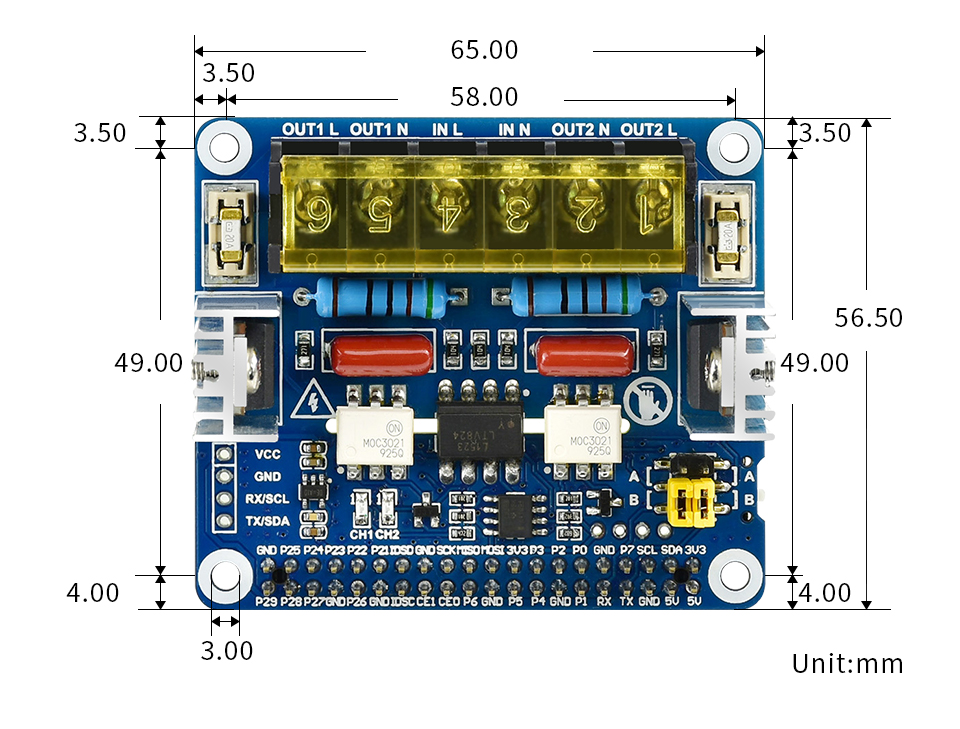

Communication bus	I2C/UART	Dimensions	65 × 56.5(mm)
